Создание пересечения "Дуга/румб"

Можно рассчитать пересечение между линией и дугой. Линия задается точкой, румбом и смещением.

Расчет пересечения дуги и линии румба в окне команд модуля "Геодезия"

  1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
  2. Выберите меню "Перекрестки" "Дуга/румб".
  3. Введите идентификатор точки центра дуги.
  4. Введите радиус дуги.
  5. Введите идентификатор начальной точки линии.
  6. Введите румб линии.
  7. Введите квадрант для линии.
  8. Введите смещение.
  9. Введите один из следующих вариантов:
    • С: Для выбора самого северного пересечения.
    • Ю: Для выбора самого южного пересечения.
    • В: Для выбора самого восточного пересечения.
    • З: Для выбора самого западного пересечения.
    • И: Для выбора ближайшего решения.
    • Д: Для выбора самого дальнего решения.
    • 1: Для выбора пересечения 1.
    • 2: Для выбора пересечения 2.
    • Е: Для выбора всех пересечений.
    • Б: Для выбора пересечений с помощью устройства указания.

Расчет пересечения дуги и линии румба с помощью языка команд модуля "Геодезия"

  1. В окне "Область инструментов" на вкладке "Съемка" щелкните правой кнопкой мыши на сети, которую требуется отредактировать, и выберите из контекстного меню "Окно команд модуля "Геодезия".
  2. В строке "Команда" введите:

    ARCB [точка] [радиус] [точка 1] [румб] [квадрант] [смещение]

Пример командной строки

NE 1 100 100

NE 2 200 200

ARCB 2 200 1 50 1 -50

! INTERSECTION # 1 NORTH:372.285978 EAST:301.575300

! INTERSECTION # 2 NORTH:98.424700 EAST:27.714022

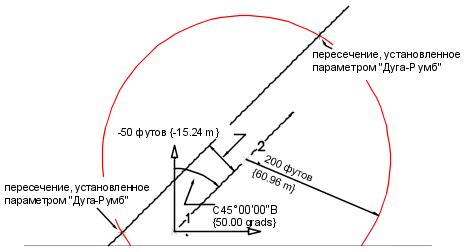

Определяются пересечения между дугой с радиусом 200 и центром в точке 2 и румбом 50,0000, проведенным из точки 1 с расстоянием смещения 50 влево.

Синтаксис команды

ARCB [точка] [радиус] [точка 1] [румб] [квадрант] [смещение]

Параметр Описание
точка Точка центра радиуса. Это — существующая точка, которая используется как центральная точка дуги.
радиус Расстояние радиуса. Это расстояние в футах или метрах от центральной точки дуги.
точка 1 Существующая точка, из которой направлен вектор. Точка может относиться к любому типу, в том числе может быть точкой фигуры.
румб Румб линии из существующей точки. Румб определяет направление вектора и выражается в текущих единицах измерения углов.
квадрант Квадрант, в котором существует румб. Возможные значения: 1 (СВ), 2 (ЮВ), 3 (ЮЗ) и 4 (СЗ).
смещение Смещение влево или вправо от вектора. Результат действия данного параметра -- смещение линии на Х футов. Смещение вправо имеет положительное значение, а смещение влево -- отрицательное значение. Если смещение не требуется, оно задается равным нулю.
