Данная вкладка используется для определения внешнего вида фитинга на 2D виде в плане.
Фитинг
Фитинги могут быть представлены на виде в плане своей осевой линией, либо символом блока.

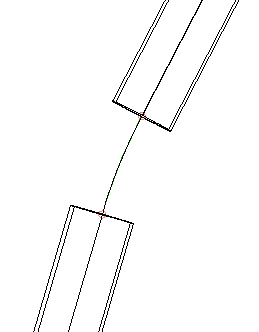

- Отображать как осевую линию
-
Отображение фитинга в качестве осевой линии блока, определенного в каталоге напорной трубопроводной сети.

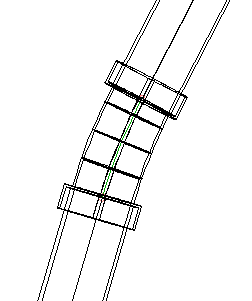

- Отображать как блок, определенный в каталоге
-
Отображение фитинга в виде блока, определенного в каталоге напорной трубопроводной сети.
- Отображать как блок, определенный пользователем
-
Отображение фитинга с помощью блока, определенного пользователем. Можно выбрать один из следующих параметров.
- Имя блока: указывается имя блока для использования в качестве символа фитинга. Блок можно выбрать на текущем чертеже или добавить на чертеж путем выбора файла чертежа. Предварительный просмотр блока показан на панели справа.
- Адаптация блока для сгибов по вертикали: определение имени блока, который будет использоваться для представления вертикальных отводов на виде в плане. Установите флажок и выберите блок. Предварительный просмотр блока показан на панели справа.
- Параметры размера:
- Использовать масштаб чертежа. Если выбран данный параметр, то для определения размера обозначения фитинга в чертеже значения в полях X и Y (дюймы или миллиметры, если линейные размеры на чертеже измеряются в футах или метрах соответственно) умножаются на масштаб чертежа. Данный параметр следует выбирать при использовании аннотационных обозначений.
- Использовать фиксированный масштаб. При выборе этого параметра активируется поле группы Фиксированный масштаб. Масштаб обозначения фитинга определяется параметрами фиксированного масштаба X, Y и Z.
- Использовать размеры в абсолютных единицах. Если выбран данный параметр, значения в полях X и Y являются абсолютными значениями линейных единиц чертежа (дюймы или миллиметры, если линейные размеры на чертеже измеряются в футах или метрах соответственно).
- Использовать размеры в процентах от размера экрана. Если выбран данный параметр, значения в полях X и Y представляют собой процентное отношение к размеру чертежа на экране. Размер обозначения фитинга, отображаемого на чертеже, всегда совпадает с заданным здесь процентным отношением к размеру чертежа на экране.
- Использовать фиксированный масштаб, взятый из размера элемента. При выборе данного параметра активируется поле группы «Фиксированный масштаб». Масштаб обозначения фитинга определяется параметрами фиксированного масштаба X, Y и Z на основе размера элемента объекта.
