Можно обрезать области штриховки, линии, полилинии, дуги и окружности, а также любые компоненты с блочной структурой, созданные из линий и объектов этих типов.
- Выберите линию, объект или блок, который требуется обрезать.
- Щелкните правой кнопкой мыши и выберите элементы
. - Укажите две точки, определяющие линию обрезки.
После выбора второй точки изменяется цвет линии обрезки, а также выбранных линий (кроме линий штриховки) с той стороны линии обрезки, где расположен курсор.
- Поместите курсор с той стороны линии обрезки, где требуется удалить линии, и нажмите левую кнопку мыши.
Часть линий, расположенная с выбранной стороны линии обрезки, полностью удаляется. Границы замкнутых полилиний, расположенных с другой стороны линии обрезки, восстанавливаются по линии обрезки.

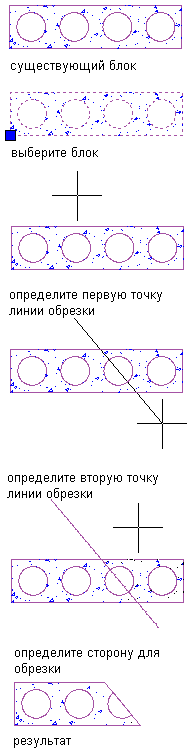

Обрезка блока
