Преобразование линии или дуги AutoCAD в часть объекта трассы

Создается фиксированный объект трассы в виде линии по двум точкам или дуги по трем точкам на основе линии или дуги AutoCAD.

Новая часть объекта становится частью решенной геометрии трассы при выполнении одного из следующих двух условий:

Эта команда удобна в том случае, если к существующей трассе требуется добавить линию или дугу AutoCAD.

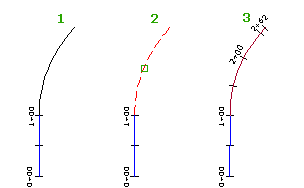

  1. Создайте трассу или найдите существующую трассу.
  2. Выберите трассу, щелкнув на ней мышью. Выберите вкладку "Трасса"панель "Редактирование""Редактор геометрии" найти.
  3. Выберите на панели "Инструменты компоновки трассы" команду "Преобразовать линию и дугу Autocad".
  4. Выберите объект AutoCAD.
  5. При необходимости поменяйте на противоположное направление части объекта трассы.
Прим.: Если преобразованный объект скрыт за исходным объектом AutoCAD, выделите его с помощью комбинации клавиш Shift + <пробел>. Наведите курсор на белый объект AutoCAD. Нажмите клавишу Shift и, удерживая ее нажатой, выделите часть объекта трассы с помощью клавиши пробела. Щелчком мыши выберите часть объекта трассы, затем отпустите клавишу Shift. Щелкните на части объекта трассы еще раз для выбора этой части объекта и продолжения работы с командой.
