Создание дополнительных производственных модулей
Создание двух дополнительных производственных модулей с использованием навыков, приобретенных при работе с учебным пособием 3.
Назад: «Повторное открытие 3D-компоновки в 2D-среде» | Далее: «Учебное пособие 4. Анализ потока материалов и использование механического оборудования»
Выполните два упражнения, используя навыки, полученные в рамках учебных пособий 1, 2 и 3. Это дополнительные упражнения, но их будет полезно выполнить.
Упражнение 1
- Откройте AutoCAD.
- Откройте файл упражнения в Учебном пособии по FDU > Учебное пособие 1–3 > Challenge Cell #1.dwg.
- В строке поиска обозревателя компонентов найдите следующие компоненты:
- Ленточный конвейер (цепь)
- Ограждение (цепь)
- Подступенок для робота(компонент облака)
- Контейнер сплошной
- Вилочный погрузчик

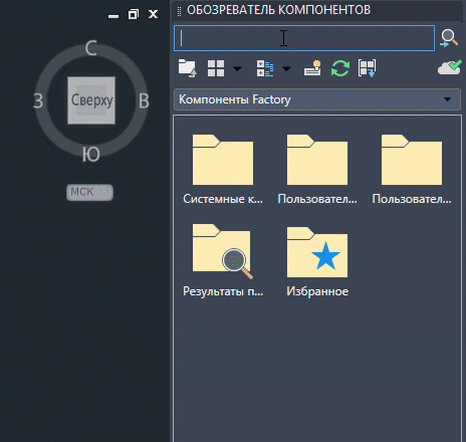

- Чтобы скачать найденные компоненты для использования, выберите миниатюру компонента в обозревателе компонентов, а затем команду Загрузить в контекстном меню.

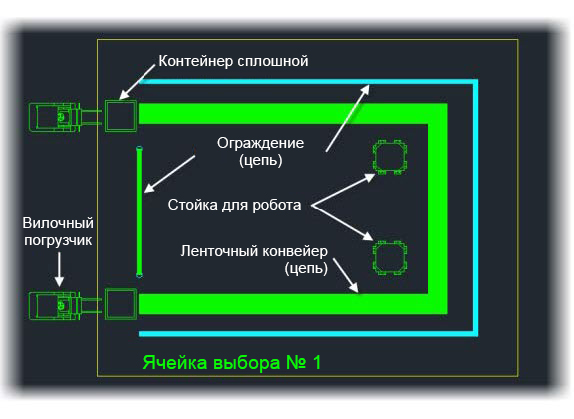

- Разместите компоненты на новой компоновке, как показано на следующем изображении.

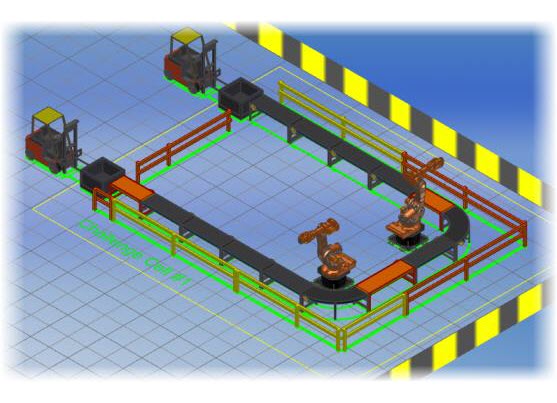

- Откройте компоновку в Inventor и разместите роботов TD_Arm Welding Clamp 48, которые использовались в предыдущем учебном пособии, на подступенках, как показано на следующем изображении.
- Повторно откройте 3D-компоновку в AutoCAD, чтобы обновить все чертежи.
Конец упражнения 1
Упражнение 2
- Откройте AutoCAD.
- Откройте файл упражнения в Учебном пособии по FDU > Учебное пособие 1–3 > Challenge Cell #2.dwg.

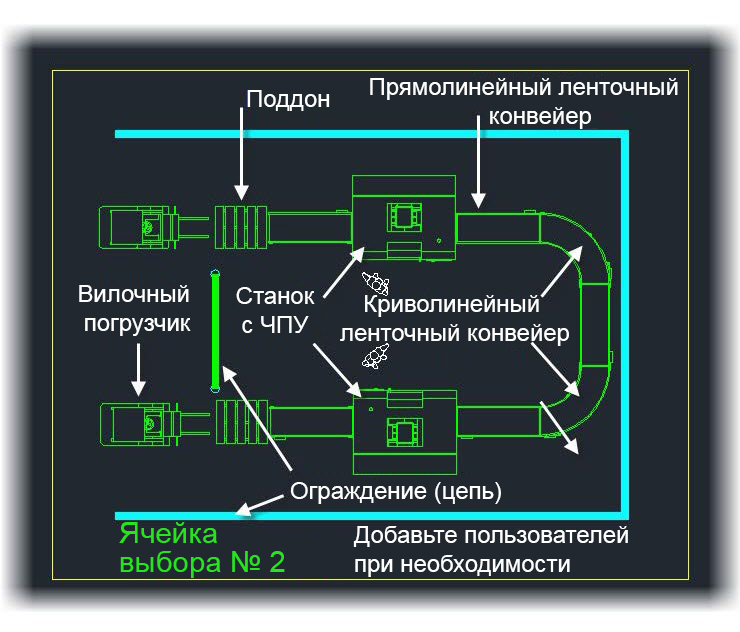

- В строке поиска обозревателя компонентов найдите следующие компоненты и скачайте их для использования.
Примечание. Процедуру скачивания компонентов из обозревателя компонентов см. на шаге 4 в упражнении 1.
- Прямолинейный ленточный конвейер
- Криволинейный ленточный конвейер
- Ограждение (цепь)
- Станок с ЧПУ
- Поддон
- Вилочный погрузчик
- Мужчина

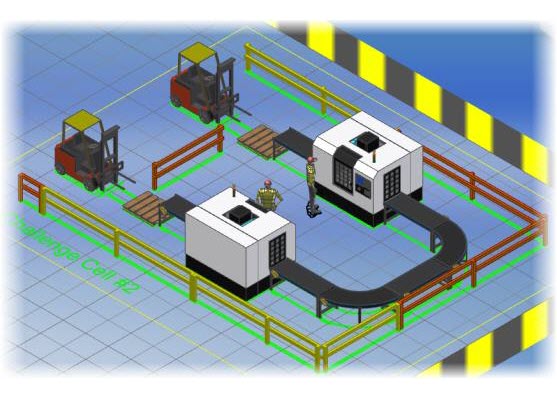

- Откройте компоновку в Inventor и разместите дополнительные компоненты требуемым образом.
- Повторно откройте компоновку Inventor в AutoCAD, чтобы обновить все чертежи.
Конец упражнения 2
Перейдите по ссылке Дальнейшие действия ниже, чтобы продолжить.
