Регулировка и фиксация длины гибкого шланга

После создания трассы гибкого шланга можно отредактировать шланг и настроить длину, изменив натяжение сегмента шланга, или зафиксировать длину шланга.

Новые возможности: 2019

Фиксация длины шланга

Чтобы точно рассчитать длину шланга, необходимо зафиксировать его длину, заблокировав ее изменение при перемещении или сдвиге компонентов. Фиксация длины шланга позволяет предотвратить изменение длины шланга вследствие адаптивности. Доступно два способа зафиксировать длину шланга. Можно зафиксировать длину гибкого шланга с помощью диалогового окна «Длина шланга» или путем добавления размера «Длина» для гибкого шланга в графическом окне.

Если длина шланга зафиксирована:

• Значение длины шланга не изменяется при изменении положения узла.
• Любой метод посадки, который используется для создания натяжения сплайна, преобразуется в метод «Минимальная энергия».
• Поддерживается создание только общих размеров.
• В случае изменения геометрии, которое приведет к изменению текущей длины, появляется ошибка.

Совет: Фиксируйте длину шланга, если требуется точный расчет длины шланга в сборке в целях оценки затрат.

Фиксация длины шланга в диалоговом окне «Длина шланга»

1. Активируйте трассу гибкого шланга для настройки.
2. На ленте нажмите вкладку "Трасса" панель "Управление" Длина шланга.
3. В диалоговом окне «Длина шланга» выберите «Фиксация длины шланга».
4. Нажмите кнопку «Применить», чтобы применить изменения.

Фиксация длины шланга с помощью команды «Длина»

1. Активируйте трассу гибкого шланга, которую следует отрегулировать.
2. На ленте выберите вкладку «3D-эскиз» панель «Зависимости» «Размеры» .
3. Добавьте длину для трассы гибкого шланга.

При добавлении длины для трассы гибкого шланга активируется параметр «Фиксация длины шланга» в диалоговом окне «Длина шланга».

Регулировка длины шланга вручную

1. Активируйте трассу гибкого шланга для настройки.
2. На ленте нажмите вкладку "Трасса" панель "Управление" Длина шланга.

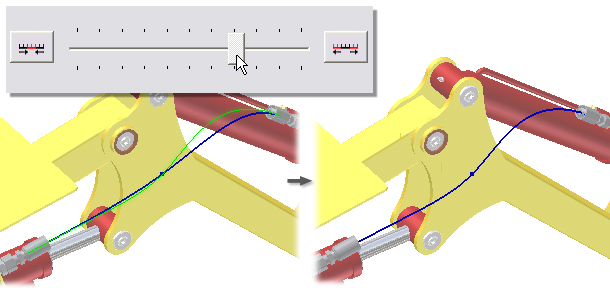

3. В диалоговом окне "Изменение длины шланга" настройте длину шланга с помощью регулятора. Динамическая настройка значения натяжения (жесткости) шланга, которое влияет на длину активного сегмента шланга.
   • Если перетащить регулятор влево, увеличивается натяжение и уменьшается длина сегмента шланга.
   • При перетаскивании регулятора вправо уменьшается натяжение, при этом сегмент шланга удлиняется.
   Прим.: С помощью кнопок со стрелками можно увеличить или уменьшить жесткость на определенное значение с заданным шагом.
4. Нажмите кнопку «Применить», чтобы применить изменения.
