Усовершенствования в чертежах

Ниже перечислены усовершенствования этого выпуска для чертежей.

Виды чертежа

Виды разрыва и подрезки

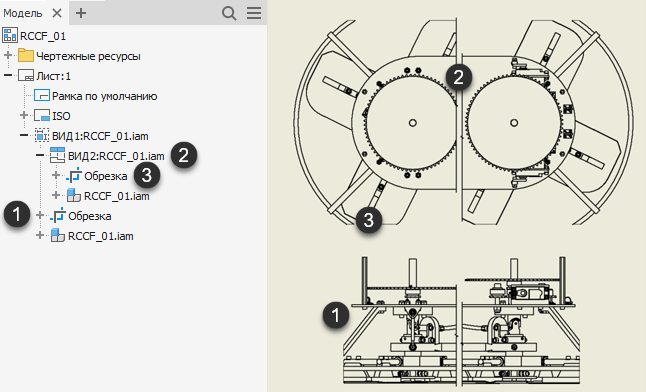

Теперь можно обрезать вид разрыва и создать вид разрыва из вида подрезки.

Обмен идеями по Inventor®

Дополнительные сведения о видах разрыва см. в разделе Работа с операциями для вида разрыва.

Дополнительные сведения о видах обрезки см. в разделе Работа с операциями для вида обрезки.

Эскизные виды

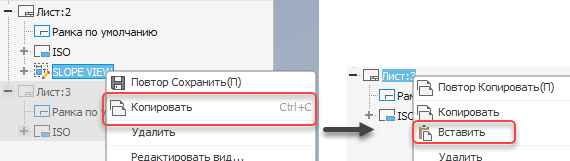

Возможность повторного использования эскизных видов в любом месте чертежа. Копирование и вставка в пределах листа того же чертежа, другого листа или чертежа (существующего или нового).

Удобный перенос эскизных видов на другой лист. Перетаскивание узла обозревателя с активного листа на целевой лист.

Обмен идеями по Inventor®

Дополнительные сведения см. в разделе Создание и редактирование эскизного вида.

Местные разрезы

Усовершенствование рабочего процесса. При создании местного разреза в случае отсутствия эскиза, определяющего границу разреза, такой эскиз создается и активируется, после чего можно приступить к добавлению геометрии.

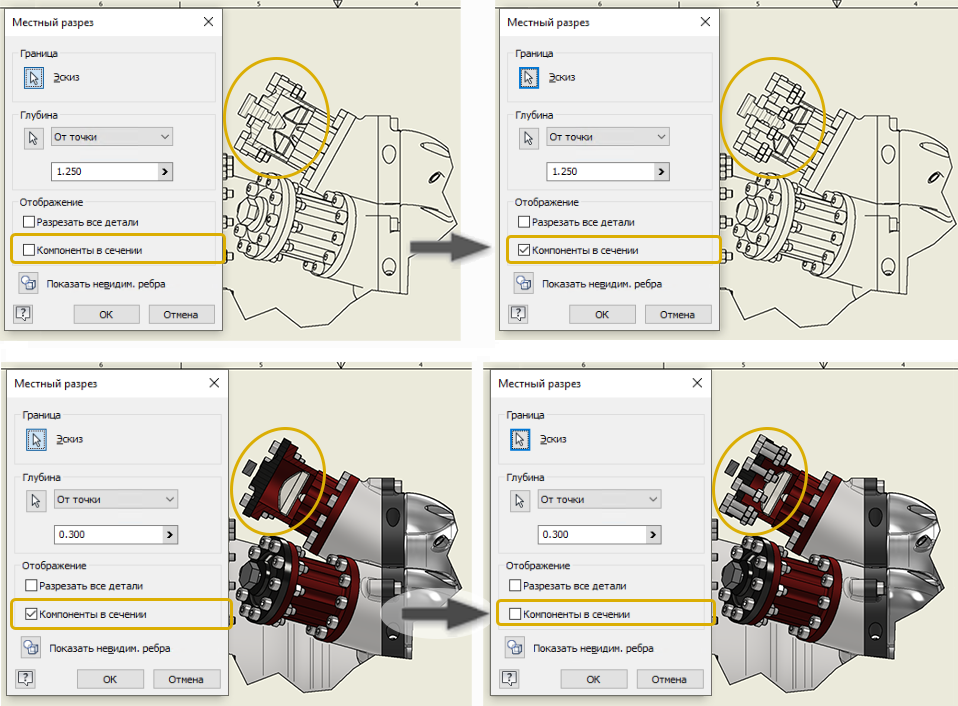

Включение в вид. Во время создания или редактирования вида выберите, будут ли отображаться на местном разрезе компоненты, относящиеся к объему выемки.

Подробную информацию см. в разделе Создание местного разреза.

Аннотации на чертежах

Размеры, нанесенные на виды чертежа

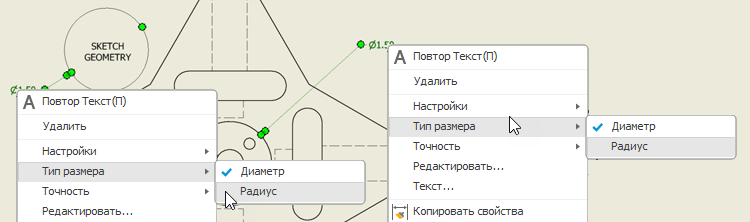

Изменение типа существующих размеров диаметра и радиуса. Выполняется с помощью размеров на чертеже:

размещение на геометрии модели;
размещение на геометрии эскиза, видимой на виде чертежа, с помощью контекстного меню размеров или отслеживающего меню;
восстановление из модели.

Обмен идеями по Inventor®

Подробные сведения см. в разделе Редактирование размеров на чертежах.

Удаление параметров списка деталей из предыдущих версий

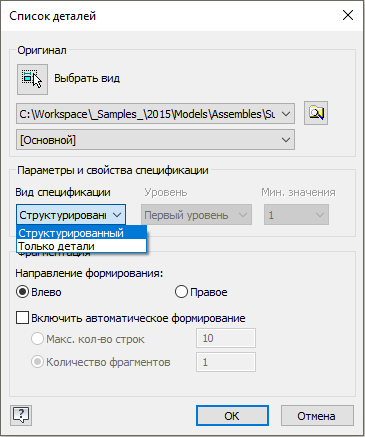

Методы создания списка деталей из предыдущих версий удаляются в раскрывающемся списке. При необходимости можно указать ключ реестра, чтобы отобразить списки деталей из предыдущих версий.

Предложение, представленное на форуме отзывов по Inventor®

Выбор нескольких компонентов при присоединении номеров позиций к набору

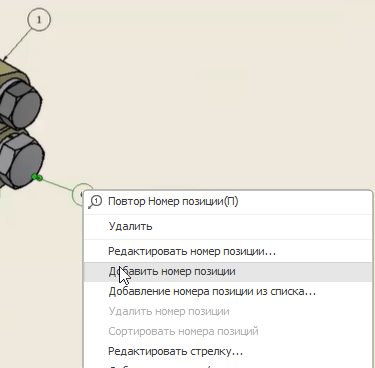

При добавлении нескольких номеров позиций в набор с помощью команды «Добавить номер позиции» после указания направления теперь можно продолжить выбор дополнительных номеров позиций для набора без перезапуска команды в отличие от предыдущих версий Inventor. Кроме того, поддерживаются операции отмены и повтора.
