Усовершенствования эскиза

Ознакомьтесь с последними усовершенствованиями среды «Эскиз».

Имена эскизов отображаются в результатах команды «Выбрать другое»

При использовании команды «Выбрать другое» в список результатов для эскизных объектов включаются имена эскизов, в тех случаях, где они используются. Эта функция доступна в деталях, сборках и 3D-эскизах.

Обмен идеями по Inventor®

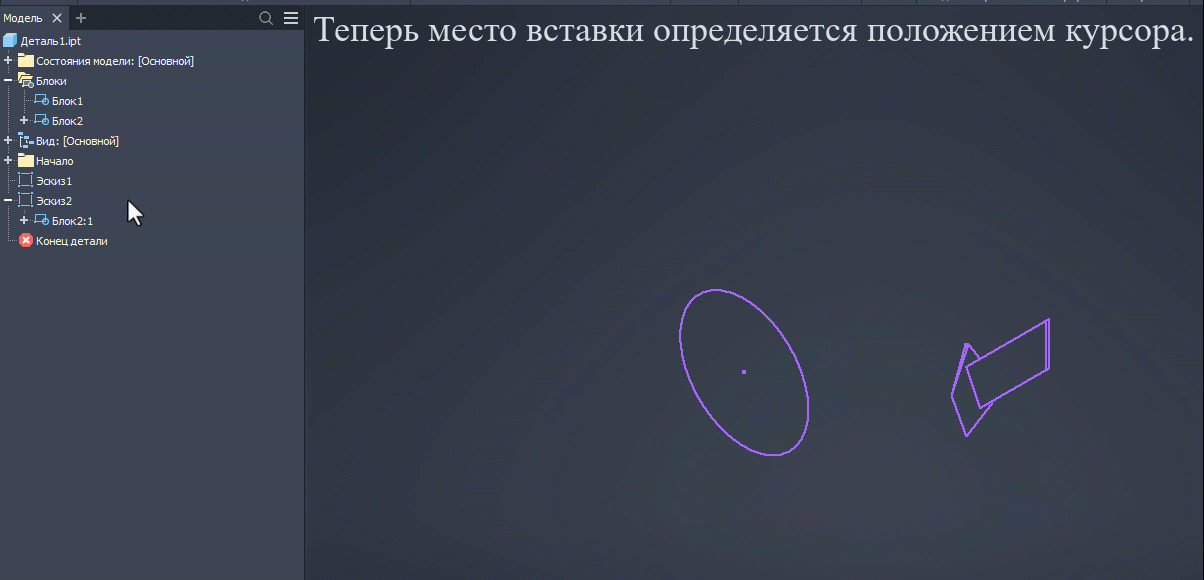

Вставка эскизной геометрии по местоположению курсора

При копировании и вставке эскизной геометрии и эскизных блоков место вставки определяется по местоположению курсора. В местоположении курсора размещается центр набора объектов.

Выбор рамкой для спроецированных объектов

В средах детали и сборки теперь имеется возможность выбора рамкой при проецировании геометрии объектов на эскиз.

Для выбора рамкой поддерживается следующая геометрия:

геометрия 2D-эскиза;
геометрия 3D-эскиза;
рабочие элементы (например, рабочая ось, рабочая точка, рабочая плоскость);
ребра;
грани;
вершины.

Обратите внимание, что выбор рамкой может привести к дублированию проекции геометрических объектов эскиза, вызвав проблемы в процессе проектирования. Во избежание непредвиденного проецирования рекомендуется отключить видимость эскиза или тела.

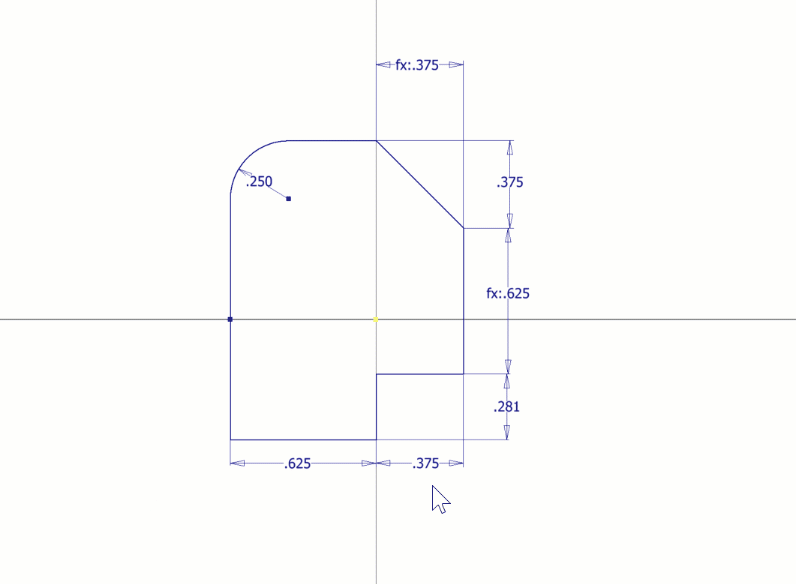

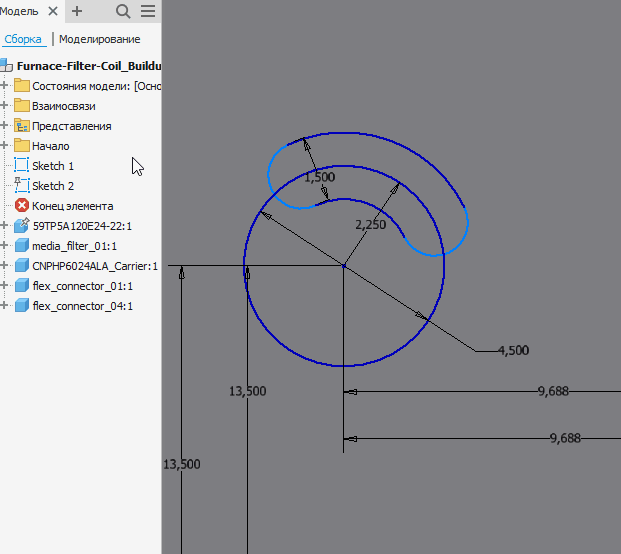

Стабилизированное размещение размеров эскиза

Размеры эскиза теперь остаются на своих позициях относительно геометрии, с которой они связаны.

Обмен идеями по Inventor®

Дополнительные сведения см. в разделе Создание и редактирование эскизов.
