Ознакомьтесь с усовершенствованиями среды моделирования деталей.

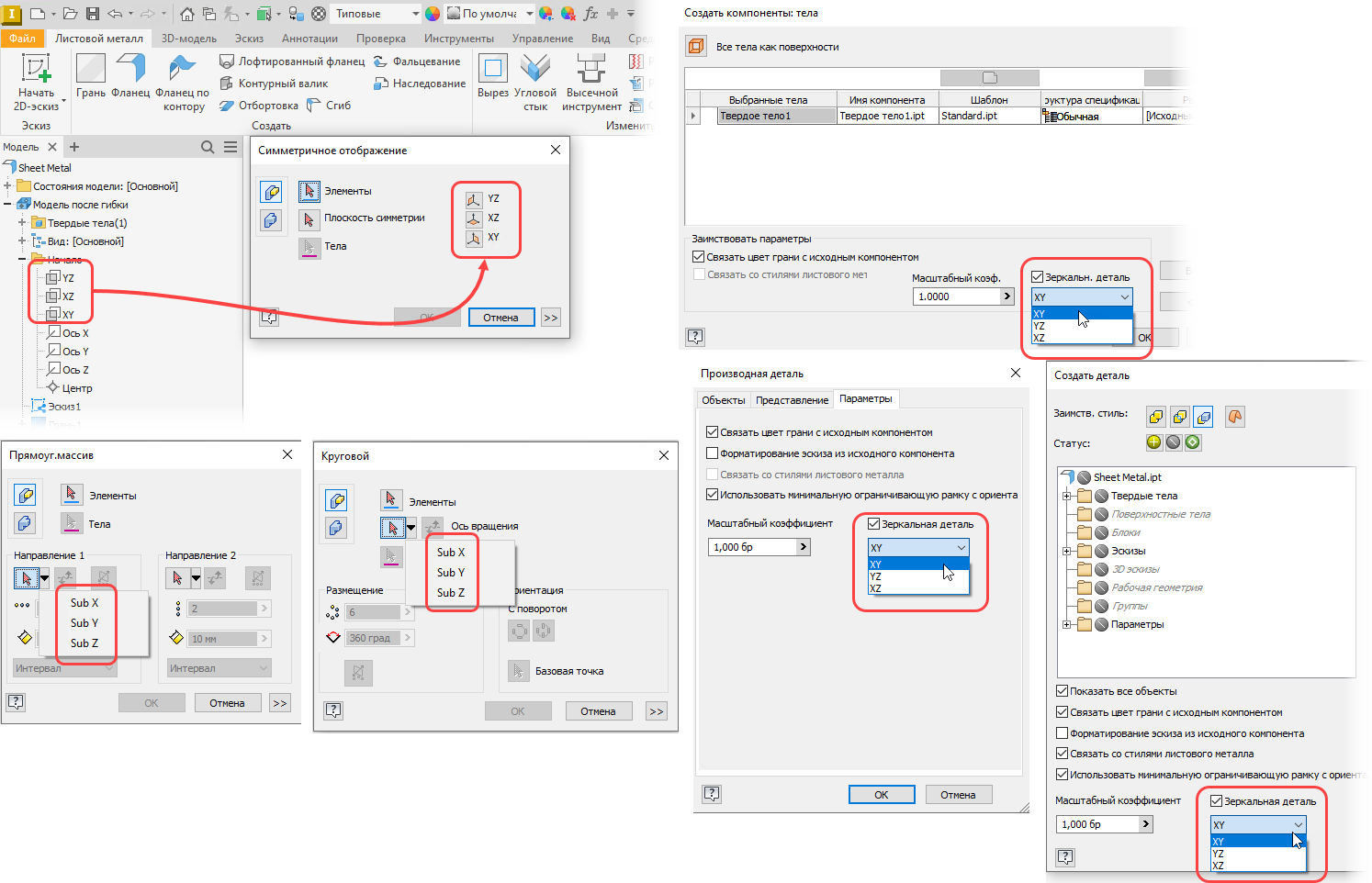

Исходные рабочие элементы
Пользовательские имена, назначенные исходным рабочим элементам, теперь распознаются и заполняются в различных диалоговых окнах, таких как «Зеркальное отражение», «Создание компонентов», «Создание детали», «Прямоугольный массив», «Круговой массив» и «Производная деталь».

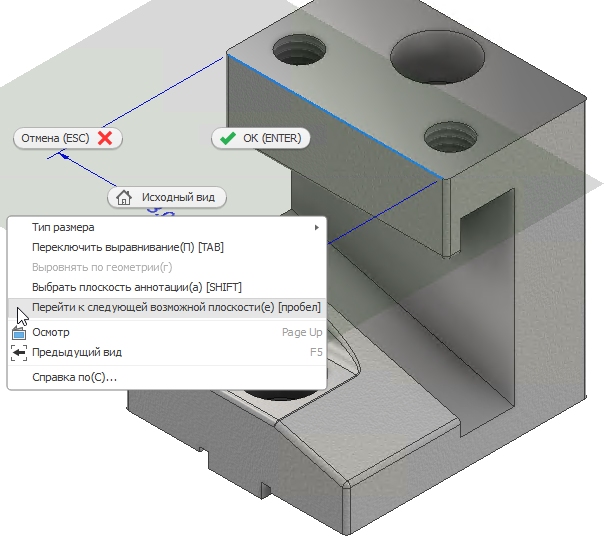

3D-аннотации или нанесение размеров на модели
При прямом создании 3D-аннотаций (3DA) пункт контекстного меню для изменения плоскости аннотации («Выбрать следующую возможную плоскость») был переименован и теперь называется «Перейти к следующей возможной плоскости».
Дополнительные сведения см. в разделе Работа с общими аннотациями.
Дополнительные сведения см. в разделе Работа с текстом и выносками.
Перемещены элементы контекстного меню

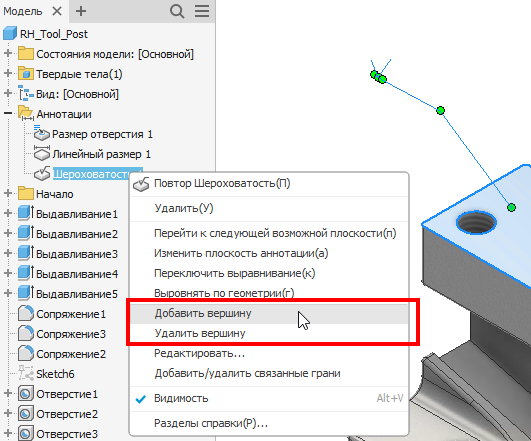

При редактировании 3DA-аннотации с выноской для изменения внешнего вида выноски можно щелкнуть правой кнопкой мыши и выбрать «Добавить вершину» или «Удалить вершину». В данной версии изменилось положение этих двух команд в контекстном меню.
Дополнительные сведения см. в разделе Работа с общими аннотациями.
Дополнительные сведения см. в разделе Работа с текстом и выносками.

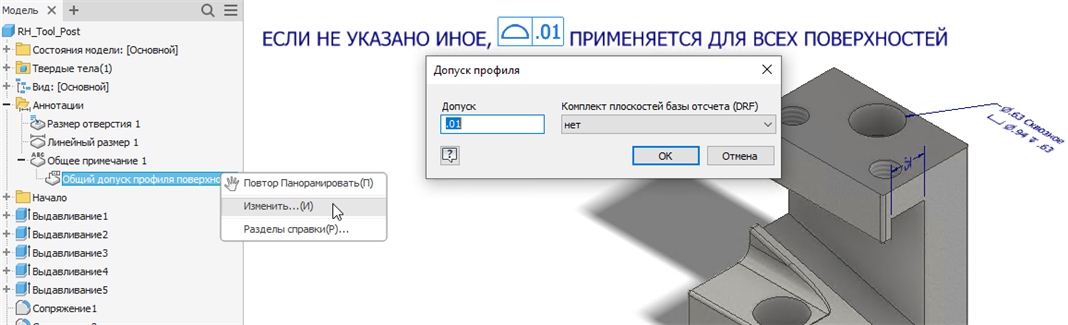

Примечание об общем допуске профиля поверхности
В узле обозревателя аннотаций поддерживается двойной щелчок для редактирования значений примечаний. В контекстном меню для этой цели также можно использовать команду Редактировать.
Дополнительные сведения см. в разделе Работа с текстом и выносками.

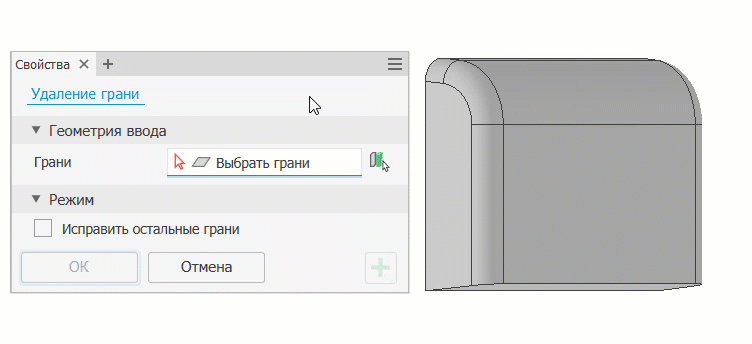

Удалить грань
Состояние последнего использования параметра «Исправить остальные грани» теперь сохраняется, даже если в диалоговом окне была нажата кнопка отмены. Выберите его один раз и затем используйте сохраненное состояние. По умолчанию этот параметр не выбран.
Подробные сведения см. в разделе Удаление грани.
Усовершенствования команды «Сдвиг»

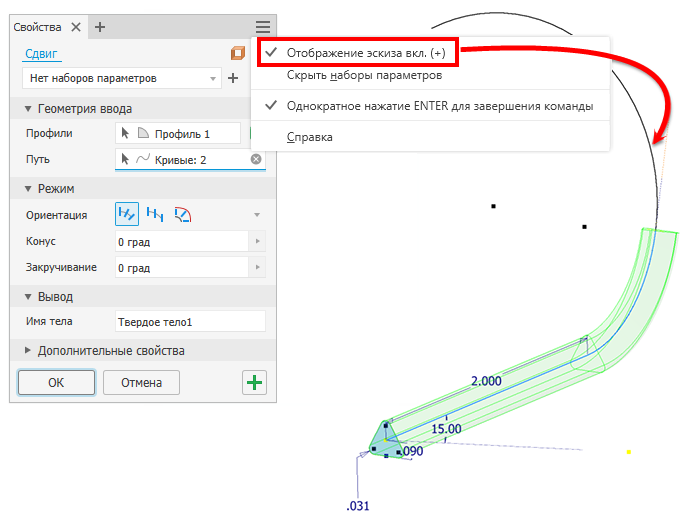

При использовании команды «Сдвиг» можно оставить эскиз траектории видимым после нажатия кнопки «Применить» для создания сегмента сдвига. На панели свойств «Сдвиг» в меню дополнительных параметров выберите «Отображение эскиза вкл. ( + )».
Дополнительные сведения о функциях сдвига см. в разделе Создание сдвигов.
Дополнительные сведения о панелях свойств см. в разделе Панели «Свойства».

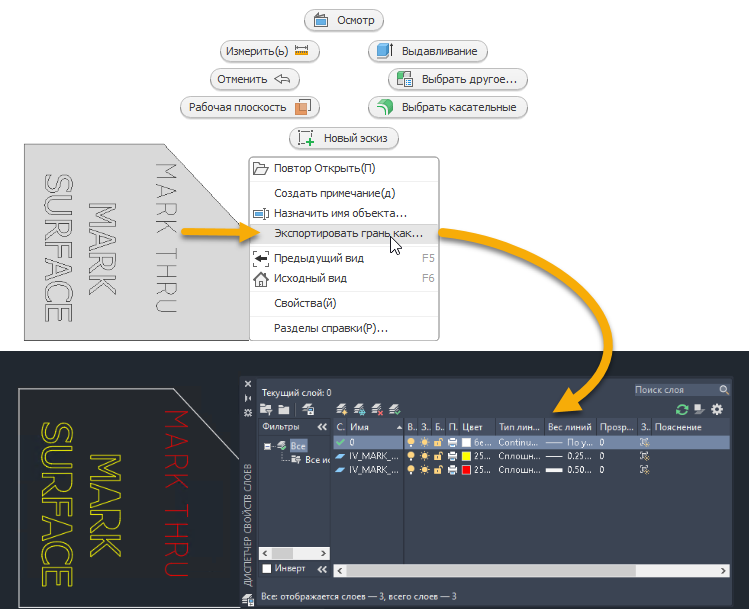

Экспорт функции «Маркер»
При использовании команды «Экспортировать грань как» для экспорта граней с функциями «Маркер» (формат DXF) параметры слоя «Стиль маркера» сохраняются в файле DXF.
Дополнительные сведения см. в разделе Экспорт граней и разверток из листового металла.
Усовершенствования чистовой обработки

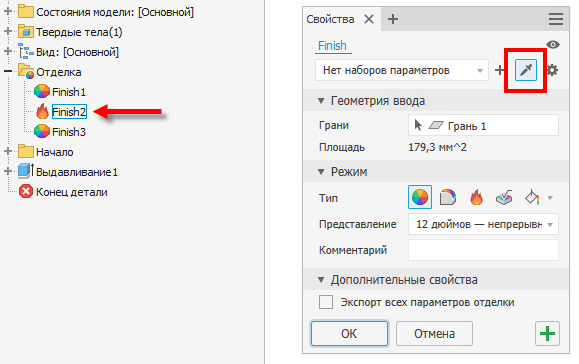

Пипетка «Свойство»
Недавно добавленная пипетка «Свойство» позволяет повторно использовать параметры существующих отделок путем выбора их на сцене или в обозревателе. Обратите внимание, что можно выбрать только отделки из того же компонента. Убедитесь в том, что у вас активированы наборы параметров, чтобы команда была видна.

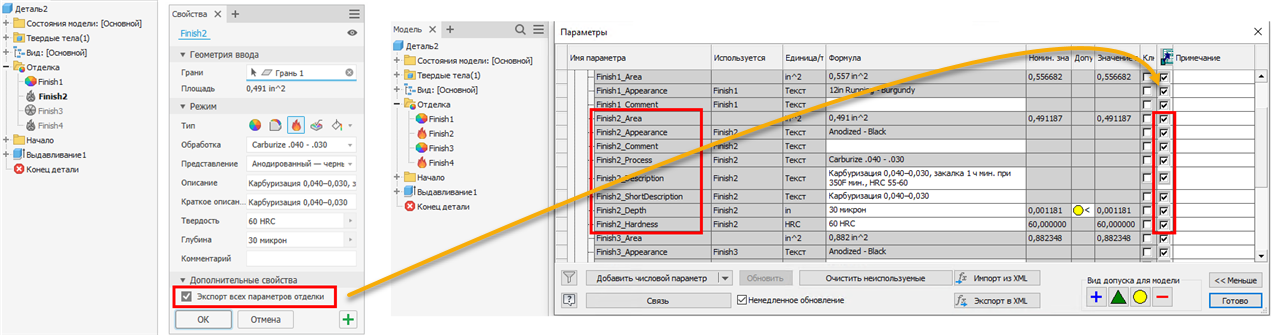

Экспорт всех параметров
Упрощен одновременный выбор всех параметров отделки для экспорта. В раздел «Дополнительные свойства» панели свойств добавлен флажок «Экспорт всех параметров отделки». Если этот флажок установлен, автоматически выбираются все параметры отделки для экспорта в пользовательские свойства Inventor.

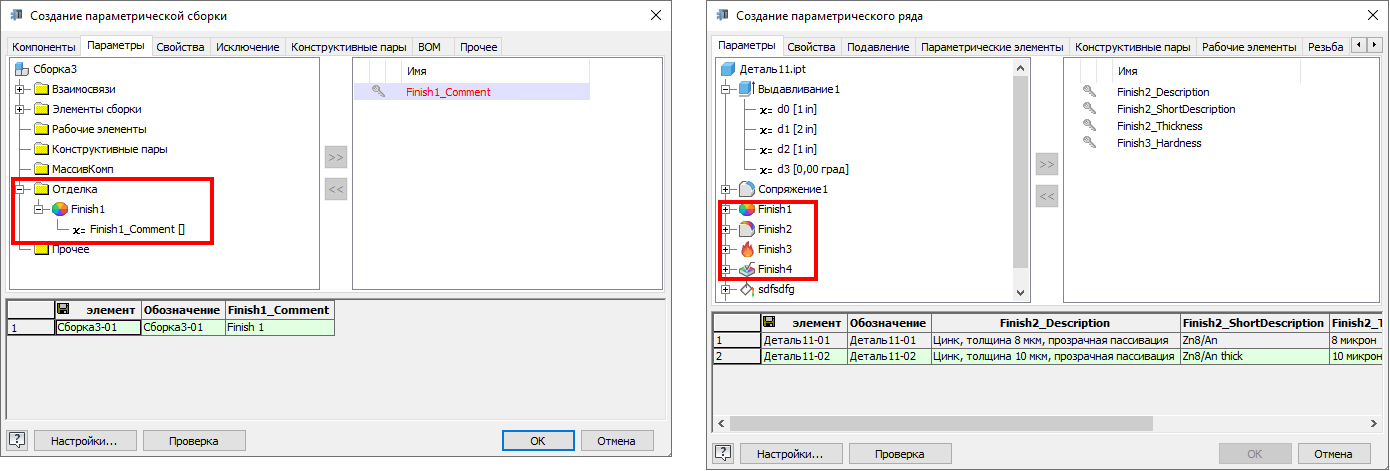

Поддержка параметрических компонентов
Параметры элемента для чистовой обработки теперь можно сохранить в параметрической детали и/или сборке с помощью рабочих процессов разработки.
Ошибки или недопустимый исходный файл отделки
Если исходный файл отделки (Finish.xml) содержит ошибки, является недопустимым или вовсе отсутствует, отображается сообщение об ошибке, и для редактирования и применения активируются только существующие типы отделки в существующем файле отделки. При этом другие типы отделки применить невозможно. Однако для повторного использования настроек существующей отделки можно применить пипетку «Свойство».
Улучшен список компонентов в диалоговом окне «Формат текста»
Ранее раскрывающийся список «Параметры отделки» в диалоговом окне «Форматирование текста» иногда был очень длинным. Теперь отображаются только те компоненты, которые содержат или содержали элементы отделки.
Дополнительные сведения см. в разделе Назначение отделки компоненту.
