Усовершенствования деталей

Ознакомьтесь с последними усовершенствованиями в среде «Деталь».

Удаление неиспользуемых эскизов и рабочих элементов

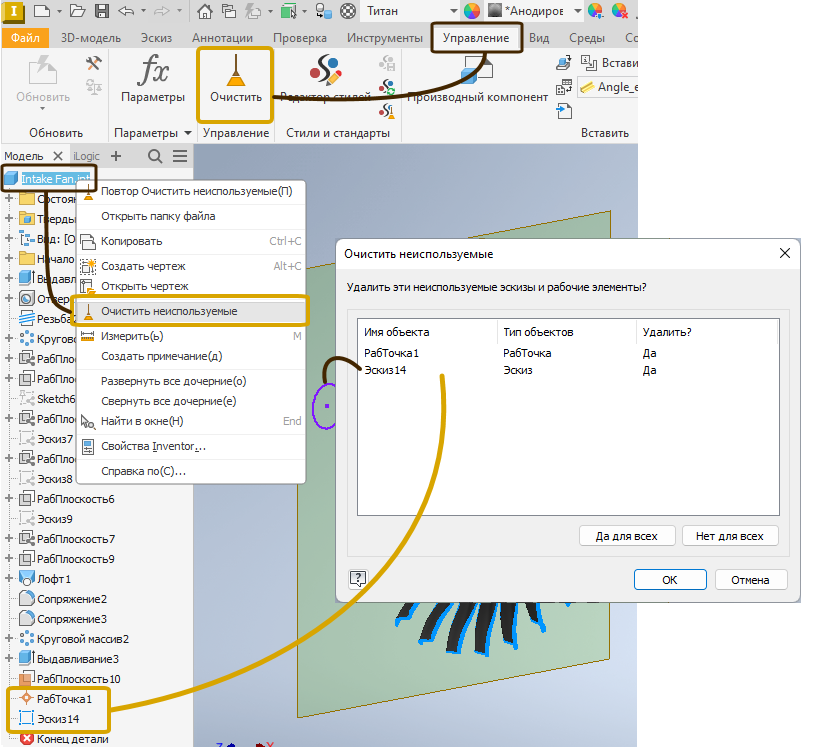

Новая команда «Удалить неиспользуемые» позволяет выборочно удалять неиспользуемые эскизы и рабочие элементы. Она показывает список неиспользуемых эскизов и рабочих элементов, в котором можно выбрать те, которые нужно удалить. Выбранные объекты выделяются в рабочей области.

Обмен идеями по Inventor®

Дополнительные сведения см. в разделе Управление обозревателем модели.

Экспорт плоских граней

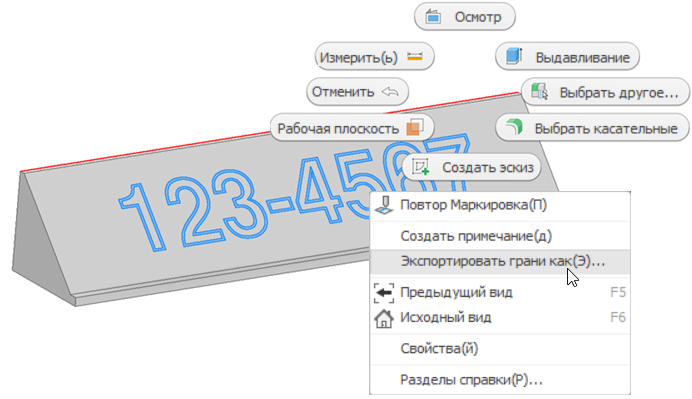

Команда Экспортировать грань как теперь поддерживает экспорт отдельных или нескольких граней за раз. Нужно выбрать несколько компланарных граней и открыть контекстное меню для доступа к команде экспорта.

Функция «Маркер»

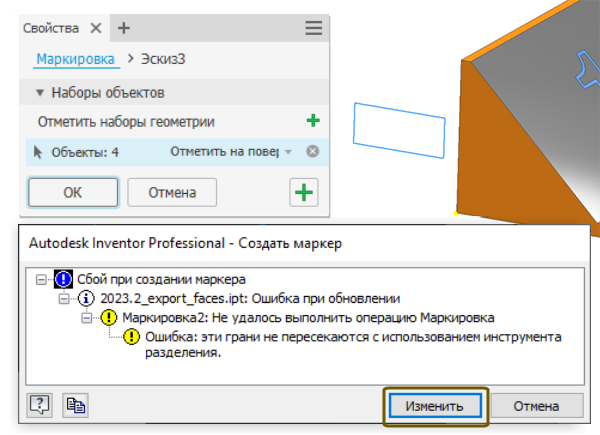

При определенных условиях может отображаться сообщение об ошибке, например, если в результате редактирования эскизная геометрия смещается относительно геометрии модели. В этом случае можно быстро устранить проблему, отредактировав эскиз в диалоговом окне ошибки.

Массивы элементов

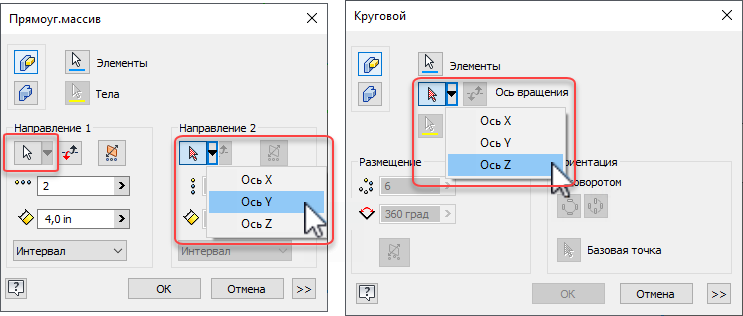

Команды массива элементов («Прямоугольный» и «Круговой») теперь имеют всплывающее меню селектора, с помощью которого можно получить доступ к осям координат.

Обмен идеями по Inventor®

Дополнительные сведения см. в разделе Упорядочение элементов детали в массивах.

Клавиши быстрого доступа в контекстном меню

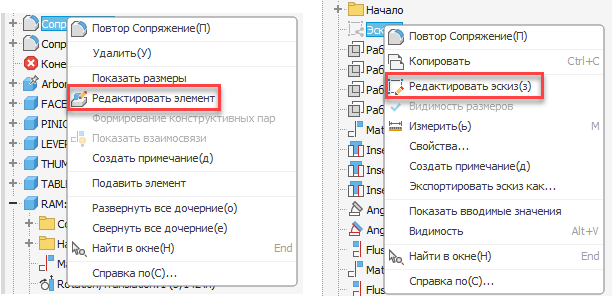

Теперь для непосредственного редактирования эскизов или элементов можно использовать клавиши быстрого доступа в контекстном меню. Выберите элемент или эскиз, щелкните правой кнопкой мыши и используйте клавишу быстрого доступа. Доступны следующие клавиши быстрого доступа.

K: редактировать эскиз
F: редактировать элемент

Усовершенствованный экспорт развертки в формате DXF/DWG

Улучшена работа с деталями из листового металла и экспорт эскизного текста для более эффективной поддержки редактирования после экспорта.

Экспорт развертки в формате DXF/DWG теперь позволяет экспортировать эскизный текст в виде текстового объекта, который можно читать или редактировать в среде DXF/DWG.
Экспорт развертки в формате DXF/DWG теперь позволяет экспортировать значения параметров и свойств в виде текстовых объектов.
Текст внутри эскизных блоков экспортируется в виде текстовых объектов.

Обмен данными на форумах по Inventor®

Дополнительные сведения см. в разделе Экспорт граней и разверток из листового металла.
