Ознакомьтесь с усовершенствованиями среды чертежа.

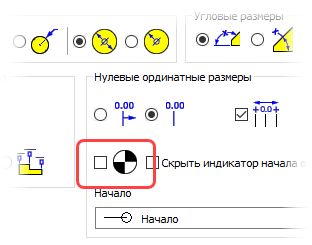

Указатель исходной точки

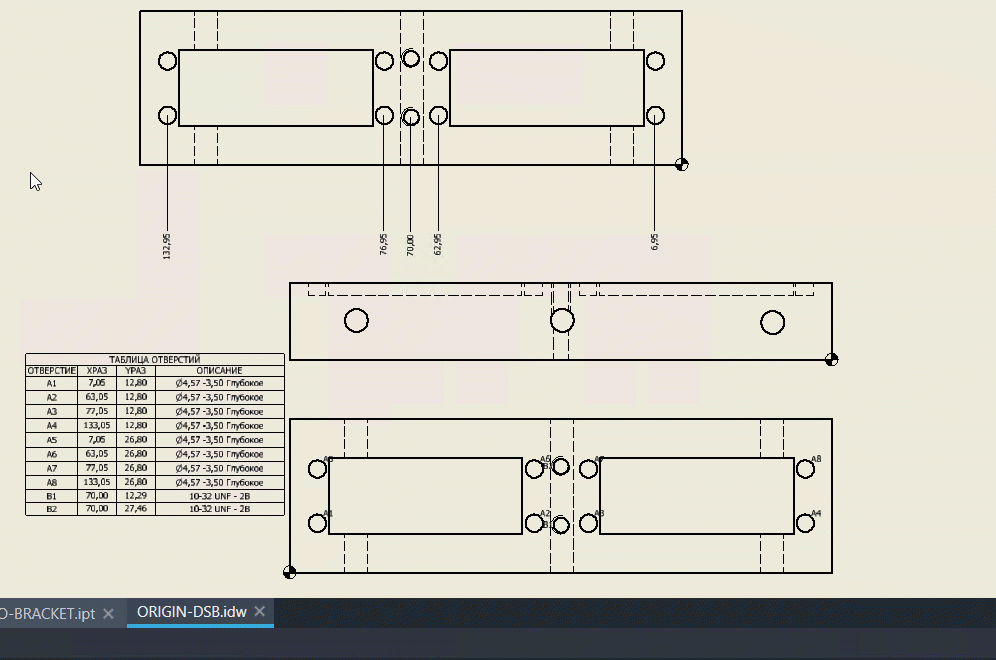

Теперь можно удалять указатели исходной точки. Если индикатор исходной точки используется для размеров, они также удаляются. Перед выполнением операции отображается предупреждение об удалении размера.
Можно удалить указатель исходной точки, используемый со следующими элементами:
- ординатными размерами;
- таблицами отверстий;
- непосредственно указатель исходной точки;
- наборы ординатных размеров, если выбран пункт «Размерный стиль»
вкладка «Параметры» «Указатель исходной точки».
Дополнительные сведения см. в разделах Указатель исходной точки и Изменение положения либо представления указателя исходной точки или его удаление.
Экспорт только внутри границ листа
В чертежах Inventor зачастую виды и списки элементов создаются вне границ листа. При сохранении в формате AutoCAD DWG экспортируется весь лист, а при экспорте в PDF все аннотации, расположенные за пределами границ листа, вырезаются и не включаются в PDF. В этой версии в диалоговое окно «Целевые параметры экспорта» добавлен новый параметр «Только содержимое листа», который позволяет экспортировать в формат DWG только содержимое внутри границ листа. Обратите внимание, что при выборе этого параметра экспортируется весь объект целиком, если его ограничивающая рамка полностью или частично находится внутри листа.Для получения дополнительных сведений см. раздел Экспорт данных в формат DWG.
