Ознакомьтесь с усовершенствованиями среды чертежа.

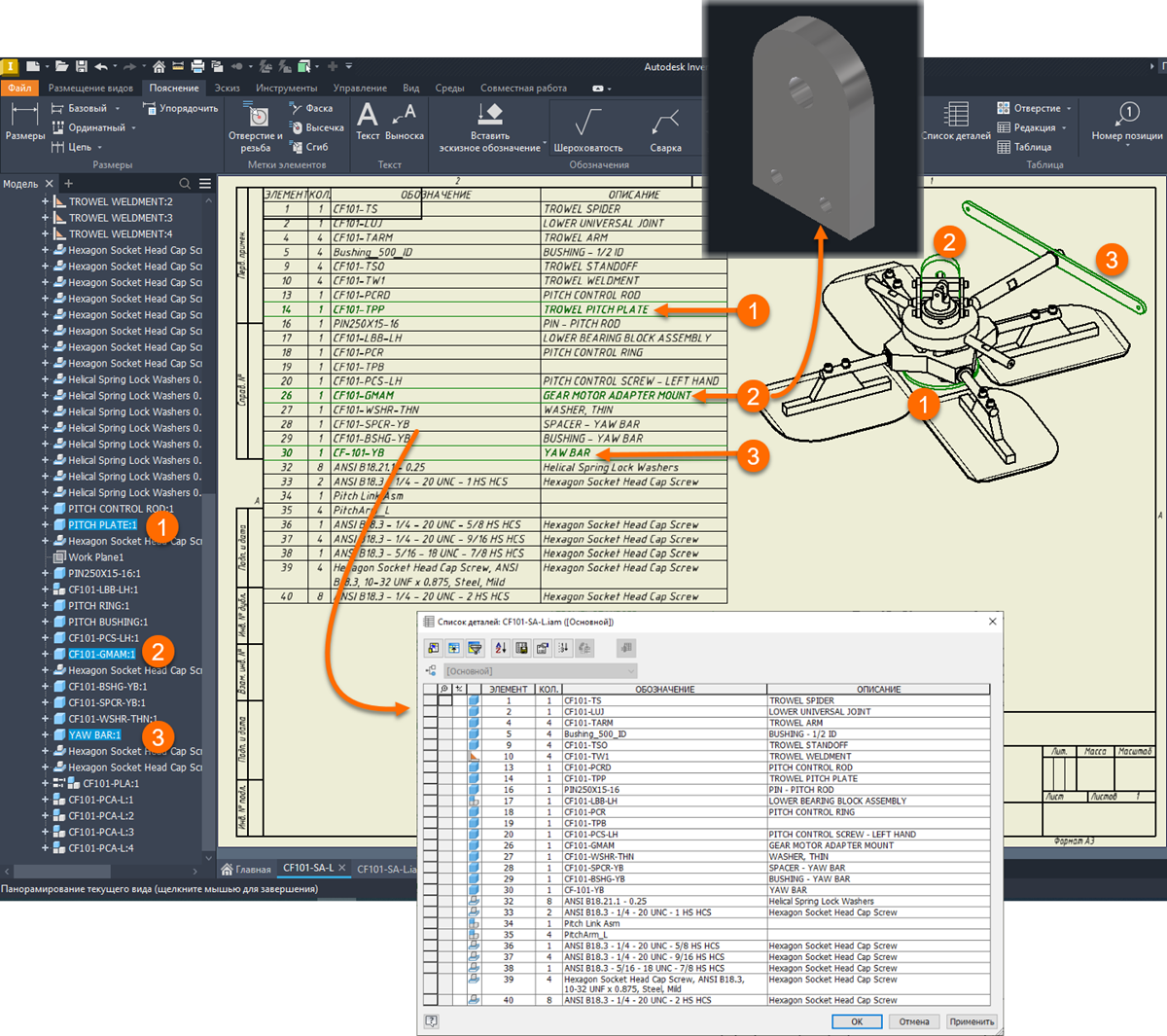

Список деталей
- Выбор строки в списке деталей. Приводит к выделению компонентов в рабочей области и обозревателе. Выбор нескольких строк, удерживая клавишу CTRL. Приводит к выделению компонентов в рабочей области и обозревателе.
- Двойной щелчок по строке в списке деталей. Приводит к открытию модели компонента.
- Двойной щелчок по выделенному списку деталей. Позволяет редактировать список деталей.
- Наведение курсора на строку в списке деталей. Приводит к выделению всех элементов этой детали в виде и обозревателе.
Дополнительные сведения см. в разделе Списки деталей.
Виды чертежа

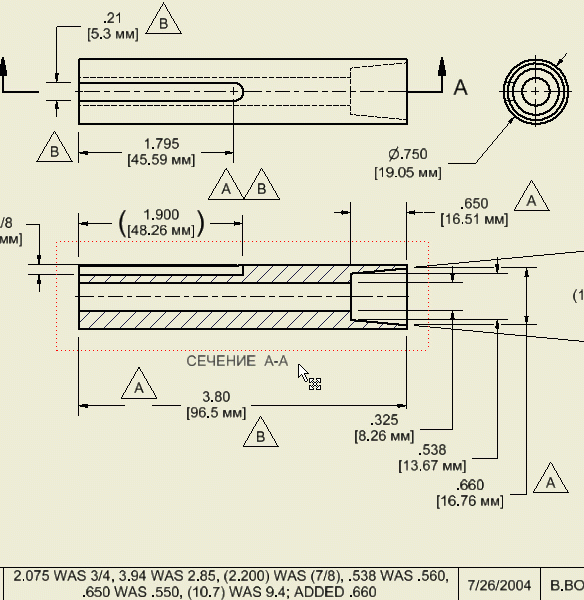

Метки видов чертежа можно переместить в расположение по умолчанию. Щелкните правой кнопкой мыши по виду чертежа и выберите Восстановить метку вида.
Дополнительные сведения см. в разделе Работа с видами чертежа.

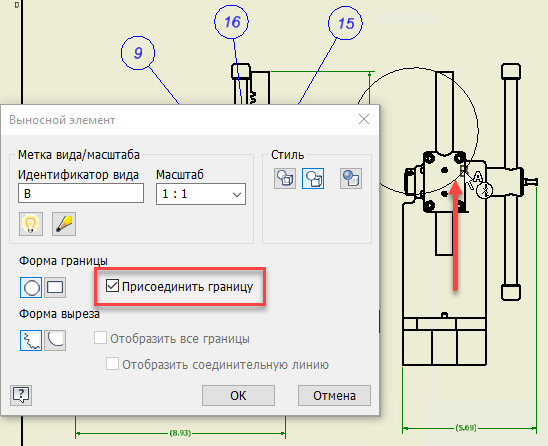

Как зафиксировать выносной элемент
Теперь можно с легкостью зафиксировать выносной элемент в точке во время создания. Установите флажок «Присоединить линию» в диалоговом окне «Выносной элемент» и выберите точку, в которой требуется зафиксировать выносной элемент.
Дополнительные сведения см. в разделе Создание и выносных элементов.
Параметры разрыва вида
Последние использованные значения параметра «Разрыв», списка «Обозначения» и параметра «Распространить на родительский вид» теперь сохраняются и автоматически используются при следующем использовании команды разрыва связи.
