Усовершенствования деталей

Ознакомьтесь с последними усовершенствованиями в среде «Деталь».

Усовершенствования функции маркировки

Если при запуске команды «Маркировка» непоглощенный эскиз отсутствует, рабочий процесс элемента активирует среду эскиза и предлагает указать грань, на которой будет размещен маркер, что позволяет оптимизировать рабочий процесс.

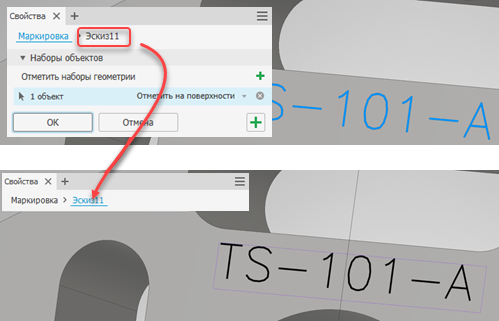

На панели свойств элемента «Маркировка» обновлен узел иерархии — добавлен эскиз, что позволяет редактировать его, не выходя из команды. Просто щелкните «Эскиз» в узле иерархии, и эскиз активируется для редактирования.

Дополнительные сведения см. в разделе Маркировка граней.

3D-аннотации

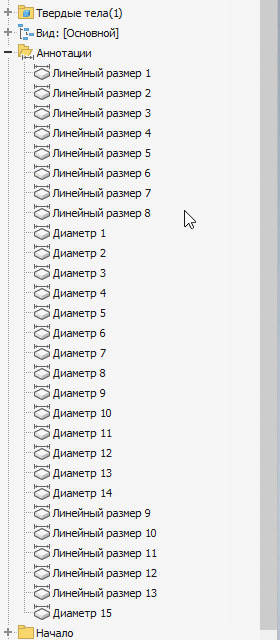

Теперь можно изменить порядок 3D-аннотаций в обозревателе модели.

Размеры диаметра и радиуса

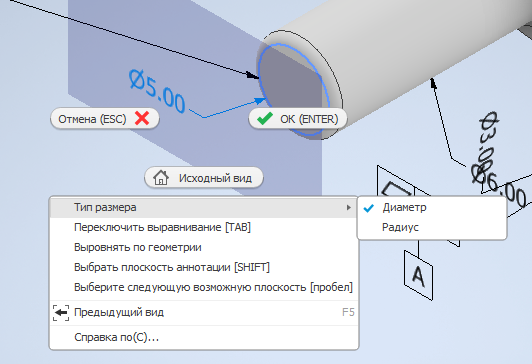

При создании и редактировании 3D-аннотаций можно изменить размер диаметра на размер радиуса и наоборот. Можно выбрать несколько размеров одного типа и изменить их одним действием.

Обмен идеями по Inventor®

Подробную информацию см. в разделе 3D-аннотации и определение на основе модели.

Улучшенные возможности работы с допусками

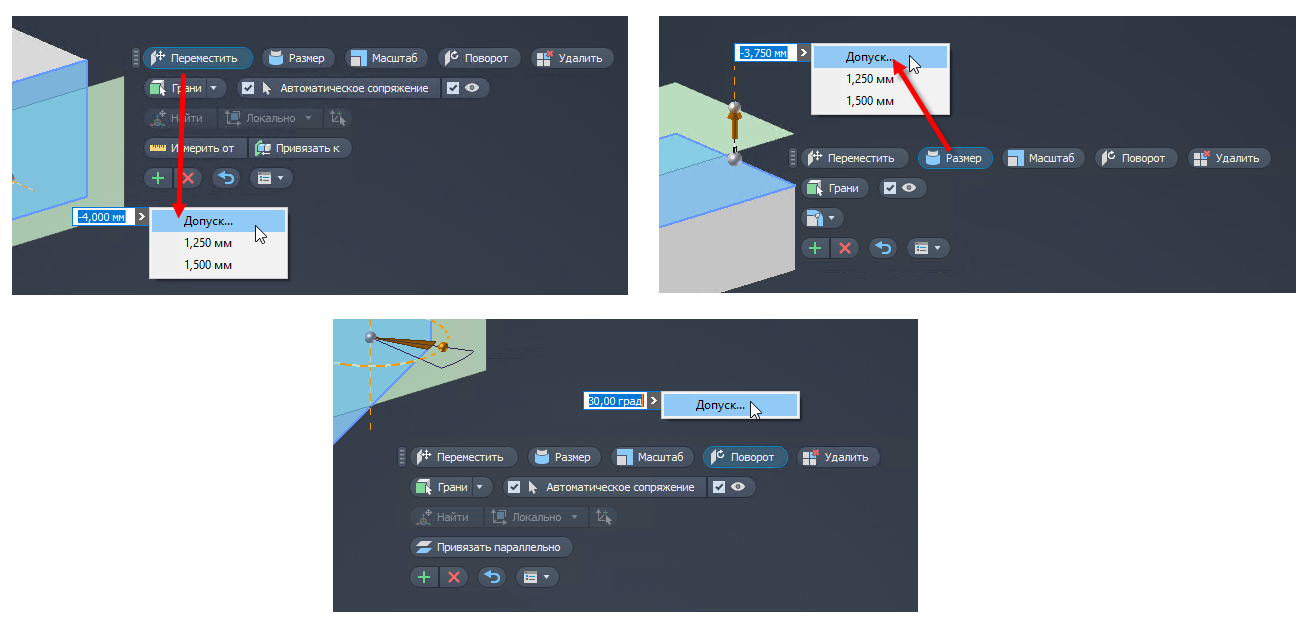

Теперь можно задавать допуск при непосредственном редактировании элементов, поскольку соответствующий параметр добавлен в контекстное меню для команд «Перенести», «Размер» и «Повернуть».

Обмен идеями по Inventor®

Возможность изменения недопустимого имени параметра

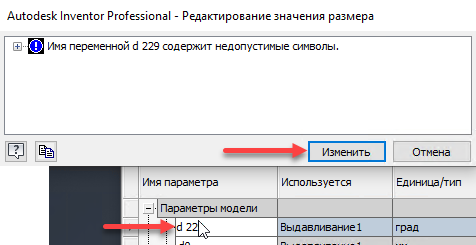

Если имя параметра неверное (например, с пробелом или запятой), в диалоговом окне предупреждения появляется кнопка для редактирования, позволяющая быстро исправить имя. Раньше можно было только отменить изменения и начать операцию заново.

Обмен идеями по Inventor®

Повышение производительности

Повышена производительность предварительного просмотра отверстия для деталей. Это усовершенствование применяется к отверстиям, размещенным в эскизных точках.
