Ознакомьтесь с усовершенствованиями Inventor, внесенными в среду работы со сборками.
Библиотека компонентов: видимость компонентов

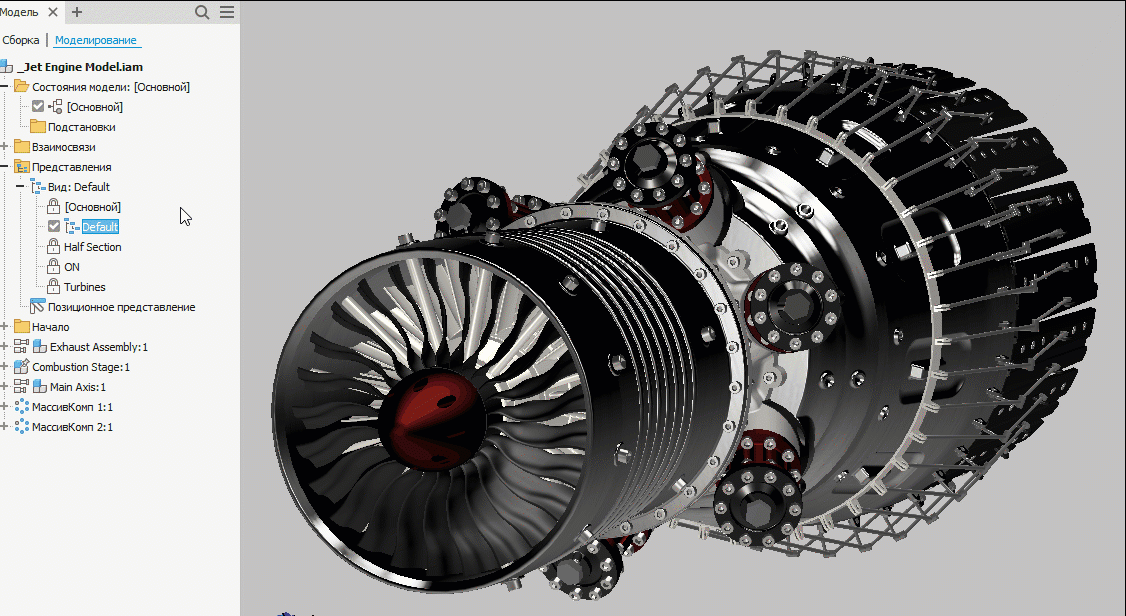

Видимость всех компонентов Библиотеки компонентов можно изменить с помощью одного контекстного меню в активном видовом представлении.
Дополнительные сведения см. в разделе Создание, редактирование и восстановление видовых представлений.
Библиотека компонентов: блокировка вращения вставленных крепежей

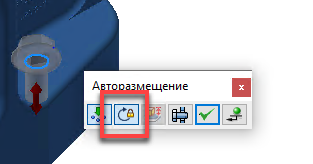

При вставке крепежных элементов (например, болтов, гаек, шайб) из Библиотеки компонентов путем авторазмещения можно зафиксировать их положение с помощью нового параметра «Блокировать вращение».
Дополнительные сведения см. в разделе Вставка деталей с помощью функции авторазмещения.
Массив компонентов

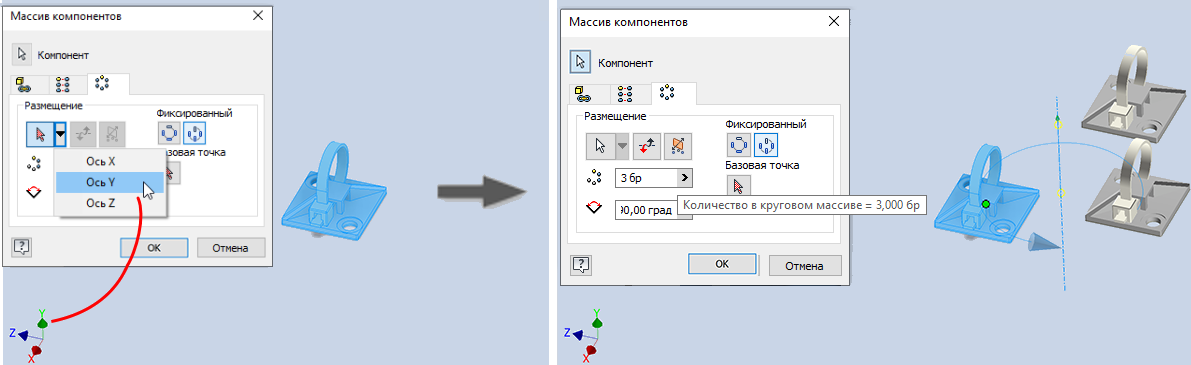

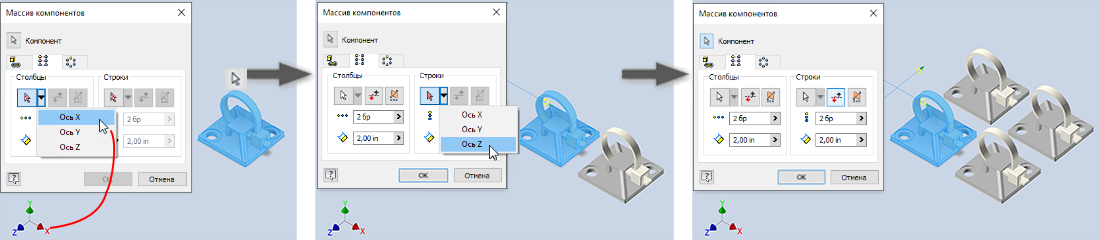

В диалоговом окне «Массив» стали доступны оси координат для быстрого создания массивов. Щелкните селектор, чтобы открыть всплывающее меню осей.
Дополнительную информацию см. в разделах Создание прямоугольного массива компонентов и Создание круговых массивов компонентов.
Выбор приоритета деталей в массиве
Теперь можно легко выбрать все экземпляры компонента в массиве, если для фильтра выбора установлено значение «Выбрать приоритет детали», а затем задать фильтр «Выбрать все вхождения». Ранее фильтр «Приоритет компонентов» позволял выбрать узел обозревателя соответствующего компонента.

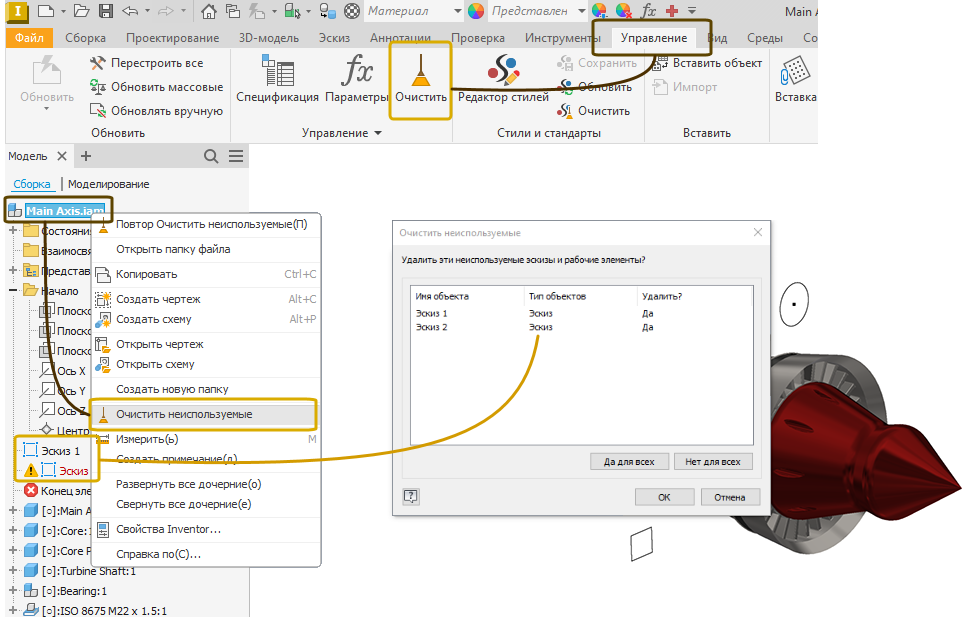

Очистка от неиспользуемых элементов
Дополнительные сведения см. в разделе Управление обозревателем модели.
Редактор спецификаций — значок «Настройка слияния строк обозначения»

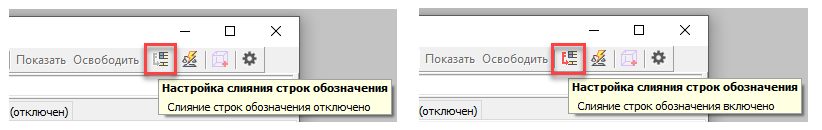

Значок для параметров слияния строк обозначения теперь может быть разным в зависимости от того, включен он или отключен. Это обеспечивает визуальное представление статуса в диалоговом окне «Спецификация».
«Приращение» при копировании и зеркальном отражении компонентов

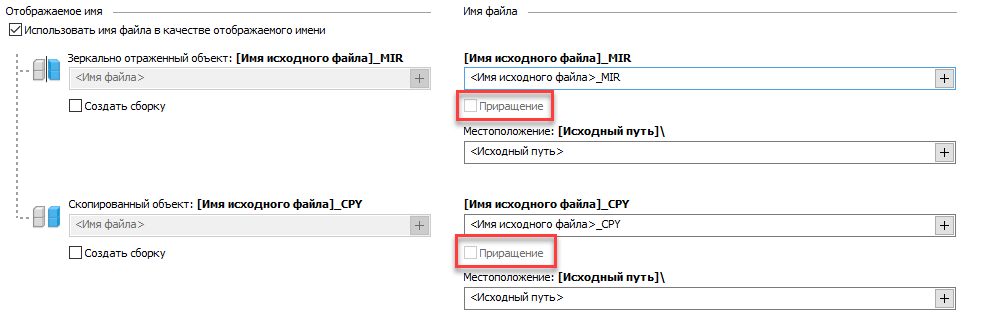

Инкрементную нумерацию для скопированных или зеркально отраженных компонентов теперь можно задать по умолчанию с помощью новых добавленных полей «Приращение» на вкладке «Зеркальное отражение и копирование» в диалоговом окне «Параметры приложения». Параметры по-прежнему можно выбрать в диалоговых окнах «Копирование компонентов» и «Зеркальное отражение компонентов».
Дополнительные сведения см. в разделе Адаптация структуры папок зеркального отражения и копирования.
Усовершенствования модуля «Трубы и трубопроводы»

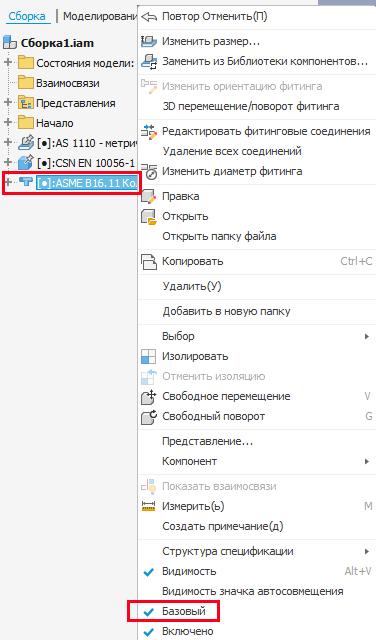

Значок для фиксированных фитингов труб и трубопроводов обновлен, чтобы упростить их идентификацию в обозревателе.
Переупорядочение элементов в обозревателе
Переупорядочение элементов
Теперь в обозревателе можно изменять порядок элементов. Доступны следующие операции:
- перетаскивание элементов в пределах одной сборки;
- перетаскивание элементов в нужную папку, кроме папок «Начало» и «Сварка».
