Ознакомьтесь с усовершенствованиями, которые относятся ко многим средам программы Inventor.
Имена исходных рабочих элементов
- зеркальное отражение для сред деталей и сборок;
- производная деталь и производная сборка — рабочие плоскости для зеркального отражения;
- создание детали и создание компонента — рабочие плоскости для зеркального отражения;
- прямоугольный массив — рабочие оси.
Навигация в рабочей области
Добавлен новый параметр приложения для управления использованием точки вращения при движении модели по орбите в рабочей области. Этот флажок снят, используется движение по орбите из предыдущих версий.
При увеличении масштаба проекта с выбранным параметром при переходе по орбите используется ближайшая точка модели. Поместите курсор рядом с точкой модели, которую требуется использовать в качестве точки вращения, затем, удерживая нажатой клавишу SHIFT, используйте среднюю кнопку мыши для движения по орбите вокруг точки модели. Если этот параметр не выбран, точка вращения при движении по орбите соответствует центру минимальной ограничивающей 3D-рамки.
Дополнительные сведения см. в разделе Справка по вкладке «Отображение».

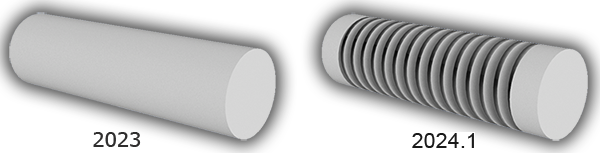

Визуализация резьбы с помощью графических процессоров AMD
Компания AMD обновила драйверы. Визуализация деколей и резьбы теперь поддерживается на компьютерах, использующих обновленные драйверы.
Дополнительные сведения см. в разделе Сведения о трассировке лучей с помощью графического процессора (предварительная версия).
Вкладка «Прочие» окна «Свойства Inventor»
Можно копировать и вставлять одно или несколько пользовательских свойств Inventor в процессы моделирования.

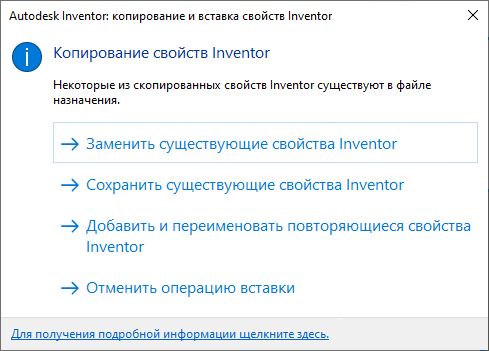

Если при вставке свойств в другой процесс моделирования имеются дубликаты, выводится запрос на выполнение требуемого действия:
Дополнительные сведения см. в разделе Работа со свойствами Inventor в файлах или шаблонах.

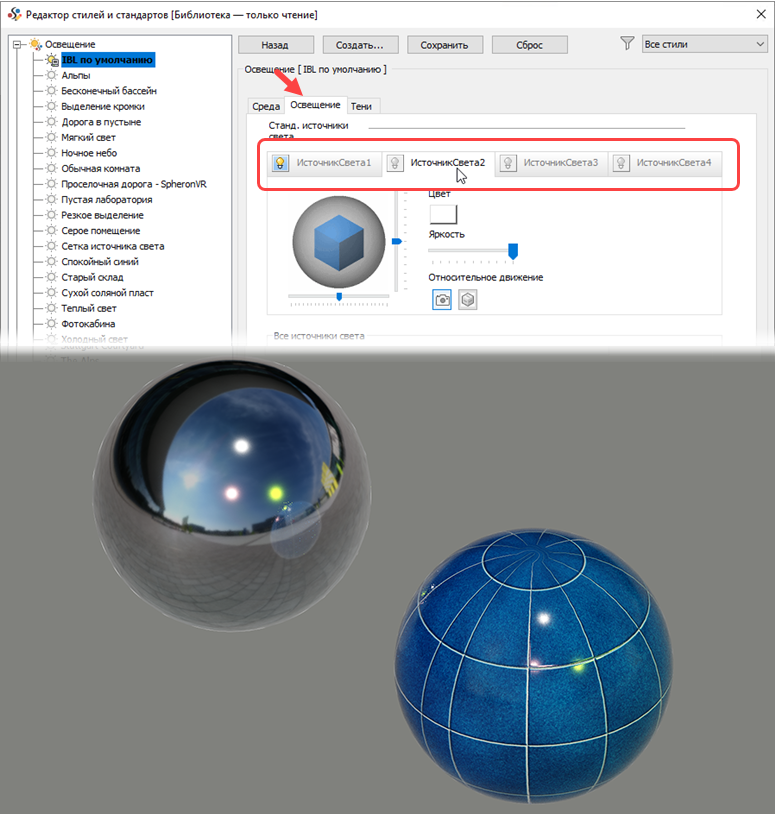

Визуализация с помощью графического процессора
Визуализация с помощью графического процессора теперь поддерживает использование стандартного освещения IBL.
Дополнительные сведения см. в разделах Стили освещения и Работа со стилями освещения.
Усовершенствования в iLogic

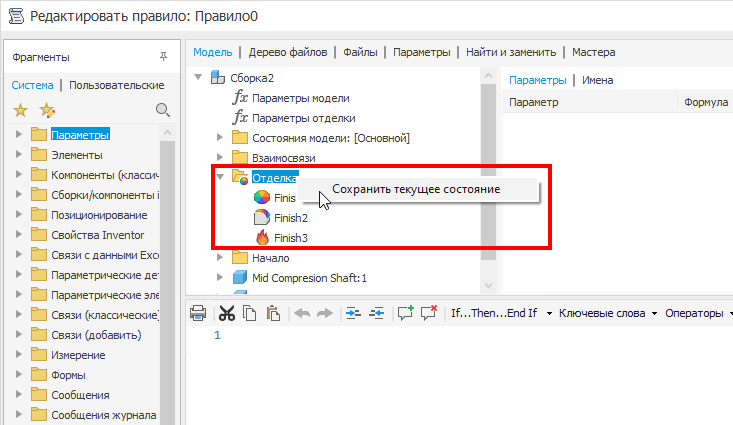

Добавлен узел обозревателя отделки
Если в документе есть элемент «Отделка», узел обозревателя отделки теперь доступен в редакторе правил iLogic на вкладке «Модель». Щелкните правой кнопкой мыши узел и выберите «Сохранить текущее состояние», чтобы сохранить определение. В разделе «Сборки» выберите узел «Отделка», чтобы сохранить все определения.
Сохранение текущего состояния деталей Библиотеки компонентов
В редактор правил iLogic добавлен новый параметр для сохранения текущего состояния деталей Библиотеки компонентов. Вместо сохранения обозначения, редактор получает ключевые значения и предоставляет код со списком имен и значений. Это упрощает задание отдельных значений, избавляя от необходимости объединять их в одном обозначении.

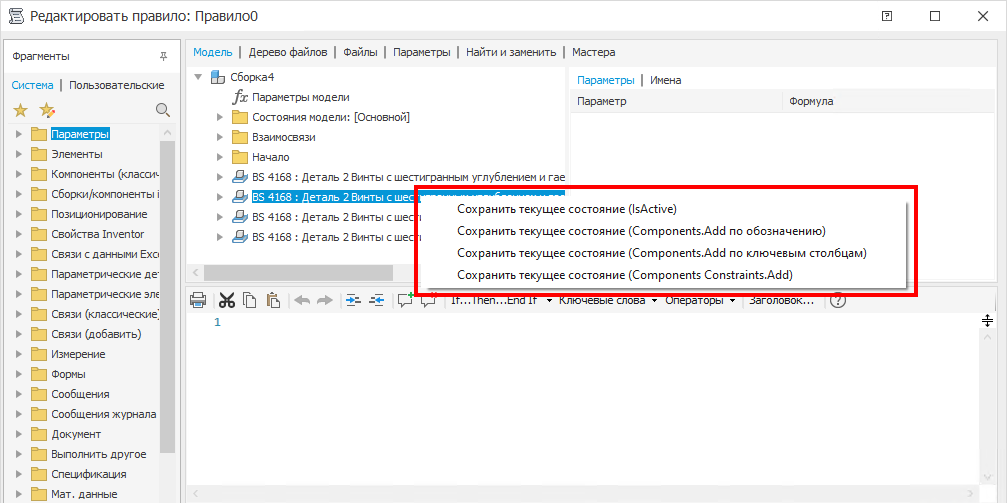

Щелкните правой кнопкой мыши компонент Библиотеки компонентов в редакторе правил, чтобы отобразить и использовать новый параметр «Сохранить текущее состояние (Components.Add by Designation)». Обратите внимание, что этот параметр доступен только в сборках.
