Ниже перечислены усовершенствования чертежей, внесенные в этом выпуске.
Базовый вид

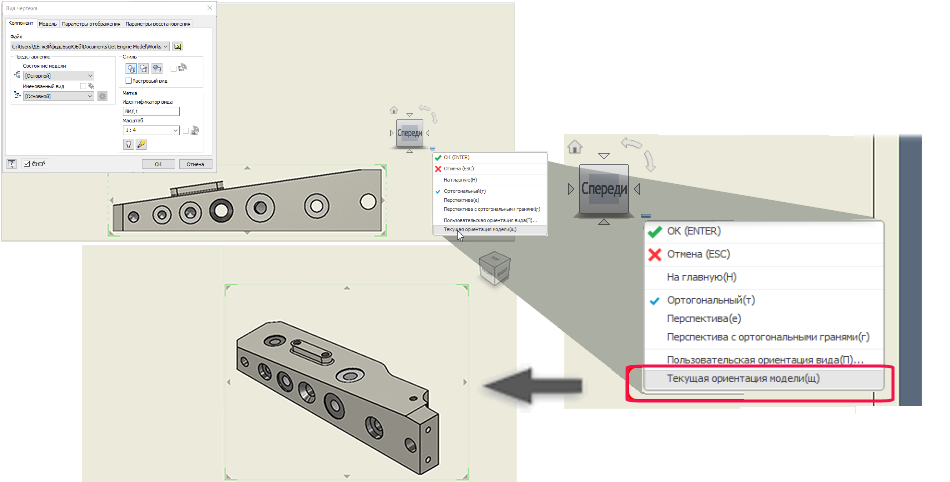

Теперь можно разместить базовый вид с текущей ориентацией вида модели. Щелкните раскрывающийся список ViewCube (Видовой куб) и выберите «Текущая ориентация вида».
Обмен данными на форуме по Inventor®
Дополнительные сведения см. в разделе Создание базового и проекционных видов.

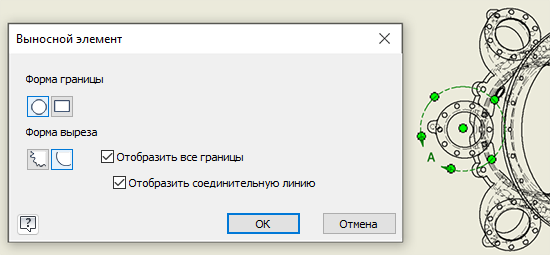

Выносные элементы
- Форма рамки
- Отобразить все границы (отключено для ломаной границы)
- Отобразить соединительную линию (отключено для ломаной границы)
Дополнительные сведения о выносных элементах см. в разделе Выносные элементы.
Сведения о работе с выносными элементами см. в разделе Создание и редактирование выносных элементов.
Рабочий процесс местного разреза
Если при создании местных разрезов профиль местного разреза является разомкнутым контуром, отображается сообщение об ошибке. Новый рабочий процесс переводит пользователя в режим редактирования эскиза, позволяя замкнуть контур, завершить эскиз и закончить создание вида. Если вид содержит несколько эскизов с разомкнутым контуром, то команда не выполняется и отображается сообщение, после чего можно отредактировать соответствующий эскиз.
Подробную информацию см. в разделе Создание местного разреза.

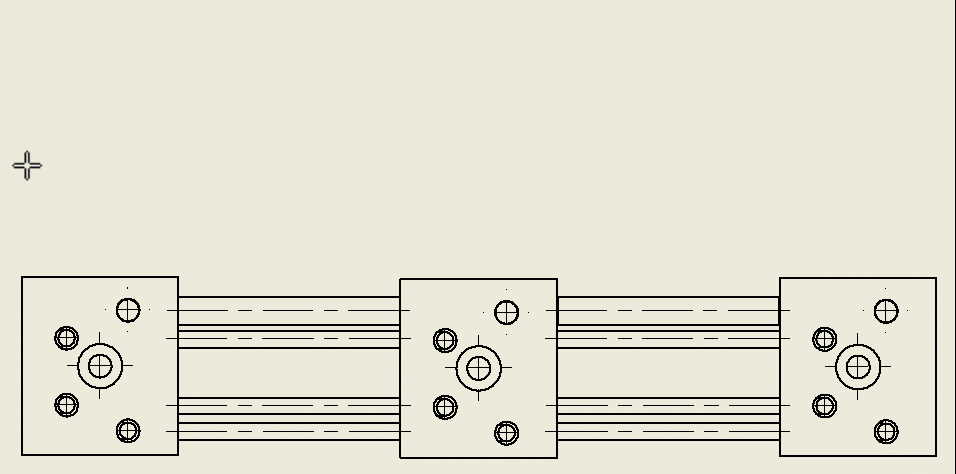

Аннотации: наборы ординат, наборы от общей базы и наборы размерных цепей

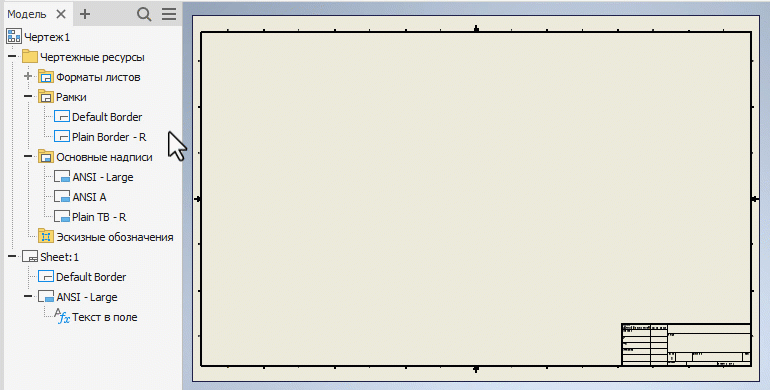

Чертежные ресурсы
Для замены текущей основной надписи или рамки достаточно выбрать команду Вставить в контекстном меню заменяющей основной надписи или рамки.
Дополнительные сведения см. в разделах Работа с основными надписями и Работа с рамками чертежа.

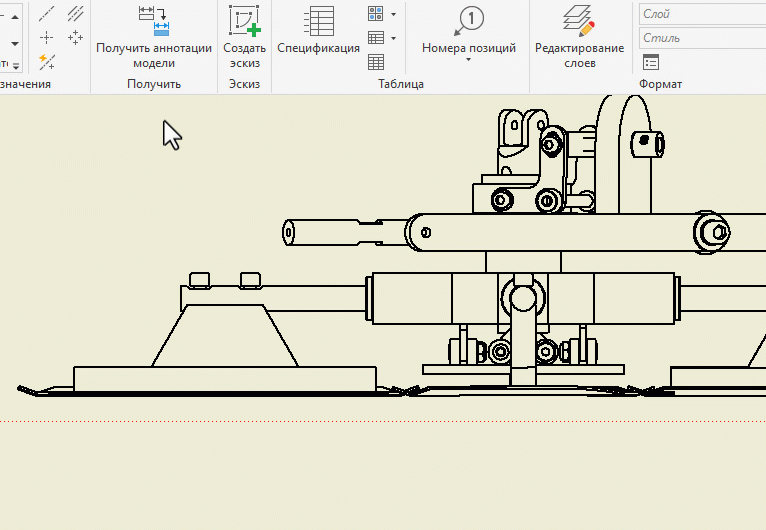

Аннотации 3D-модели в видах чертежа
Аннотации 3D-модели, примененные к деталям, можно извлечь на видах чертежа сборки.
Дополнительные сведения см. в разделе Извлечение аннотаций модели в чертеж.

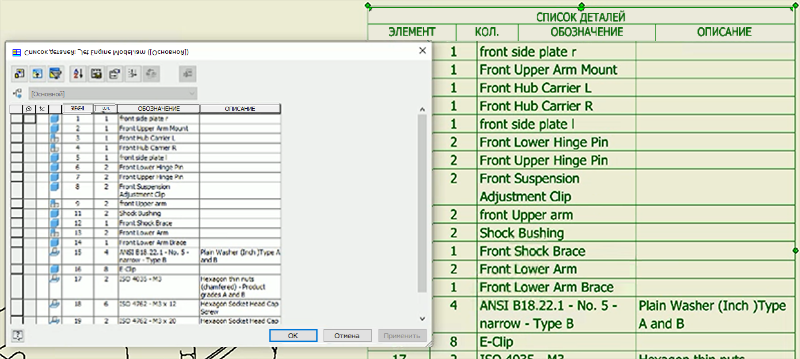

Редактирование списка деталей и навигация по нему
Диалоговое окно «Список деталей» теперь является немодальным. Это означает, что можно выполнять панорамирование и масштабирование чертежа во время работы с диалоговым окном. При панорамировании или масштабировании нажмите клавишу ESC для выхода без закрытия диалогового окна.
Дополнительные сведения см. в разделе Списки деталей.
