Упражнение 1. Перетаскивание исходного файла

Сначала создайте файл карты и нанесите на нее границы города Реддинга.

Создание карты и добавление исходного файла

1. Перед началом курса обучения ознакомьтесь с разделом Подготовка к работе с учебными пособиями.
2. Создайте файл карты.
   • Выберите "Создать чертеж".
   • Выберите шаблон map2d.dwt.
   • Нажмите "Открыть".
3. Задайте для карты систему координат.
   • Выберите вкладку «Настройка карты»«Система координат»«Назначить».
   • Измените категорию на США, Калифорния.
   • Щелкните правой кнопкой мыши Текущий чертеж и выберите пункт Система координат.
   • Выберите CA-I.
   • нажать на кнопку Назначить.
4. Добавьте на карту границы города, перетащив исходный файл на вкладку "Диспетчер отображения".
   • Используйте Проводник, чтобы перейти к папке, в которую скопированы файлы примеров для учебного пособия по созданию карты.
   • Измените размер окна инструментарий AutoCAD Map 3D и окна папки данных примера таким образом, чтобы они были видны одновременно.

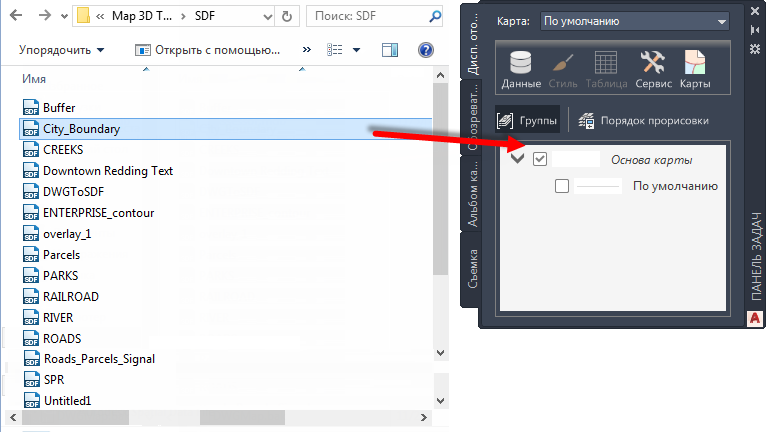

   • Перетащите файл City_Boundary.sdf в Диспетчер отображения на слой «Основа карты».


     Границы города Реддинг отобразятся на карте.

5. Нажмите «Сохранить как»«Чертеж». В папке учебных пособий назовите файл build_map1.dwg и нажмите «Сохранить».

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Подключение файла чертежа.
