Упражнение 3. Запрос данных из чертежа

При подключении чертежа к карте, его объекты не появляются на карте автоматически. Их необходимо запрашивать. Подключенный файл чертежа является картой Калифорнии, на которой округи представлены в виде полигонов. Поскольку город Реддинг находится в округе Шаста (Shasta County), добавим на карту границы данного округа. Запрос данных можно осуществлять по их местоположению, свойствам и другим критериям. В данном случае запрос будет осуществляться по названию округа, информация о котором хранится в виде данных объекта.

Прим.: В этом упражнении используется карта build_map1.dwg, которая была создана и изменена в предыдущих упражнениях.

Запрос данных чертежа

1. Выберите в файле build_map1.dwg вкладку «Главная»панель «Данные»«Сформировать запрос».
2. В диалоговом окне Формирование запроса на извлечение подключенных чертежей в группе Тип запроса выберите Данные.

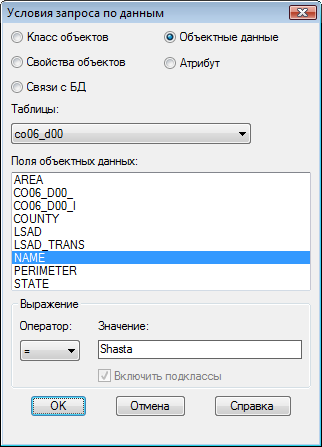

3. В диалоговом окнеУсловия запроса по данным выберите параметрДанные объекта.
4. В списке "Поля данных объекта" выберите "NAME" (Имя).
   Прим.: Не изменяйте параметрТаблицы.
5. Для параметра «Оператор» оставьте значение =. Для параметра «Значение» введите Шаста.


   При обработке запроса учитывается регистр. Информацию вводите внимательно.

6. Нажмите кнопку «ОК» в диалоговом окне «Условия запроса по данным», затем снова нажмите кнопку «Выполнить запрос».
7. Выберите вкладку "Вид" панель "Навигация" раскрывающийся список "Зумировать" "Границы".

   Теперь на карте отображаются границы округа Шаста.

8. Сохраните файл. Нажмите кнопку Сохранить.

Прим.: При выполнении остальных действий упражнения может появляться предупреждение. В нем сообщается о том, что связь между запрашиваемыми объектами в текущем и подключенном чертежах может нарушиться, если будет закрыт текущий файл чертежа. Это сообщение напоминает о необходимости сохранить все изменения, выполненные в исходном файле чертежа. Так как нет необходимости редактировать чертеж округа Шаста в данном учебном пособии, предупреждение можно игнорировать.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 4. Использование окна "Подключение данных".
