Откройте таблицу данных для любого слоя. Отфильтруйте таблицу данных, чтобы отобразить набор участков (в данном случае отобразите только участки на улице Вилла Драйв).
Прим.: В этом упражнении используется карта build_map1.dwg, которая была создана и изменена в предыдущих упражнениях.
Фильтрация элементов с помощью таблицы данных
- Если карта еще не открыта, откройте карту, созданную в процессе изучения раздела Урок 4. Создание элементов карты.
- Выберите
"Открыть" "Чертеж".
- Найдите файл build_map1.dwg.
- Выберите его и нажмите кнопку "Открыть".
- Выберите
- Откройте на панели задач откройте Диспетчер отображения.
- В Диспетчере отображения выберите слой земельных участков и нажмите "Таблица".
- Выберите в «Таблице данных» в списке «Фильтровать по» поле STNAME и введите текст VILLA DR.
Слово "Drive" необходимо вводить в сокращенном виде.
- Нажмите кнопку Применить фильтр, чтобы показать только участки на улице Вилла Драйв.

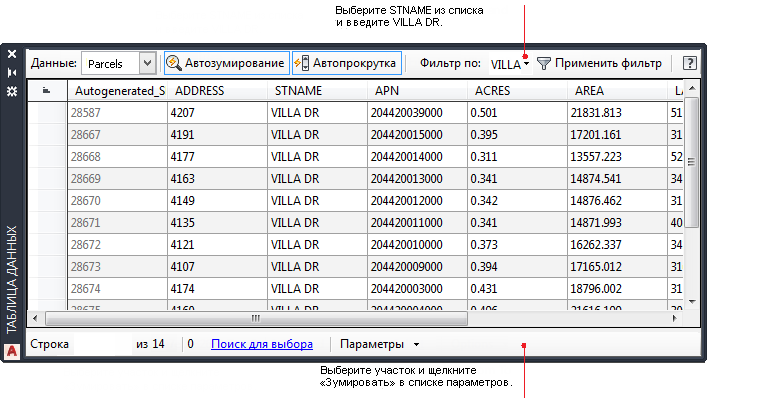

Использование таблицы данных для фильтрации видимых участков
- Включите параметр Автозумирование.
Эта кнопка выделяется, когда параметр включен.
- Чтобы выбрать земельный участок, щелкните крайнее левое темно-серое поле в его строке.
Прим.: Прокрутите таблицу данных влево, чтобы увидеть поля первого столбца.
Выбранный участок будет приближен функцией инструментарий AutoCAD Map 3D.
- Запишите номер в поле "Autogenerated_SDF_ID", поскольку он потребуется позднее.
Прим.: Также можно выполнить расширенный поиск. Выберите последовательно вкладку. найти Эта функция позволяет выполнить запрос слоя, задав логическое условие, например ACRES > 1, для поиска участков, площадь которых больше одного акра. Теперь на карте будут отображены только те объекты, которые соответствуют запросу.
- Сохраните карту, но не закрывайте, чтобы ее можно было использовать в следующем упражнении.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Выдача и редактирование элемента.
