Сначала создайте карту и подключите файл MyDefinition.xml (файл определения класса объектов) и исходные чертежи.
Прим.: В этом упражнении используется файл определения класса объектов MyDefinition.xml, созданный в разделе Упражнение 1. Создание файла описания класса объектов, и исходные чертежи, рассматриваемые в разделе Урок 3. Классификация объектов.
Создание карты, содержащей описанные классы объектов
- Создайте карту в инструментарий AutoCAD Map 3D. Выберите
"Создать чертеж". Выберите шаблон map2d.dwt и нажмите «Открыть».

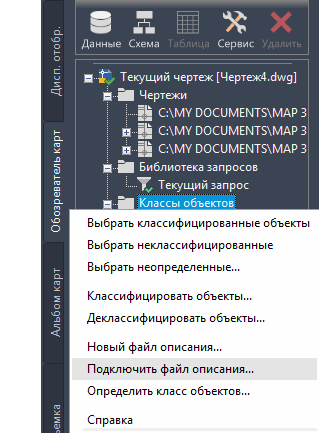

- Подключите файл описаний объектов, щелкнув правой кнопкой "Классы объектов" на вкладке "Обозреватель карт" панели задач и выберите "Подключить файл описания".
Подключите файл описаний MyDefinition.xml.
- Выберите созданный файл описаний MyDefinition.xml и нажмите «Открыть».

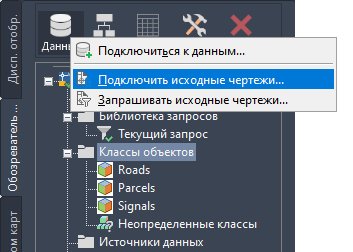

- На вкладке «Обозреватель карт» панели задач выберите меню «Данные»«Подключить исходные чертежи».
Подключите чертежи, содержащие классифицированные объекты.

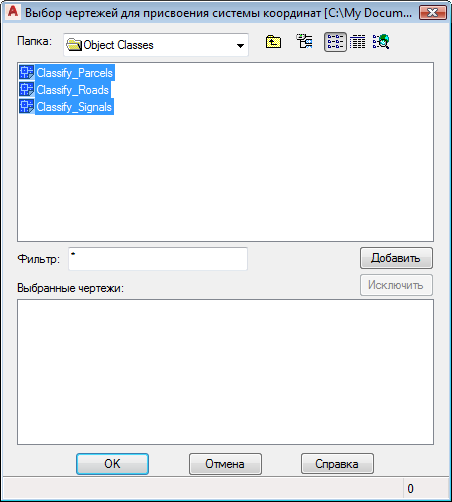

- Перейдите к папке, в которой сохранены учебные данные. Удерживая нажатой клавишу Shift, щелкните по следующим чертежам, а затем нажмите кнопку "Добавить":
- Classify_Signals.dwg
- Classify_Roads.dwg
- Classify_Parcels.dwg
Выберите все три файла чертежа.
- Нажмите кнопку "ОК".
Прим.: При выполнении остальных действий упражнения может появляться предупреждение. В нем сообщается о том, что связь между запрашиваемыми объектами в текущем и подключенном чертежах может нарушиться, если будет закрыт текущий файл чертежа. Это сообщение напоминает о необходимости сохранить все изменения, выполненные в исходном файле чертежа. Это предупреждение можно игнорировать.
Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 2. Назначение системы координат.
