Упражнение 3. Определение стиля элемента

Измените вид дорог.

Определение стиля дорог с помощью стандартных стилей

1. Выберите в Диспетчере отображения слой "Дороги" и щелкните в области меню значок Стиль.

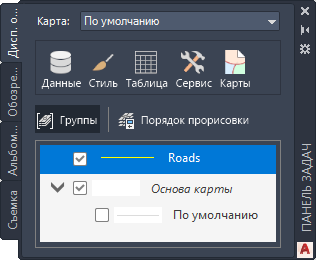

   Выберите слой "Дороги" и нажмите кнопку "Стиль".

   Поверх карты отобразится окно "Редактор стилей".

2. В окне «Редактор стилей» нажмите для параметра «Стиль» и выберите толщину, цвет и образец для дорог.
   Для создания реалистичного стиля дороги с желтыми пунктирными линиями выполните следующие действия.

   • Установите для параметра Единица значение "Миллиметры".
   • Установите толщину линии, равную 2.
   • Нажмите кнопку Добавить обозначение, чтобы добавить вторую линию.
   • Используйте кнопку со стрелкой вверх для перемещения новой линии к верхней части окна предварительного просмотра.
   • Выберите образец штриховки для новой линии.
   • Измените цвет пунктирной линии на желтый.
3. Нажмите кнопку Применить, а затем Закрыть.
4. Закройте окно «Редактор стилей».
5. Сохраните файл.
   • Выберите"Сохранить".
   • Укажите для карты имя и местоположение.

     Для файлов карт используется расширение .dwg, как и для чертежей AutoCAD. Для файлов обоих типов используется один и тот же основной формат.

   • Нажмите кнопку "Сохранить".

Этап работы

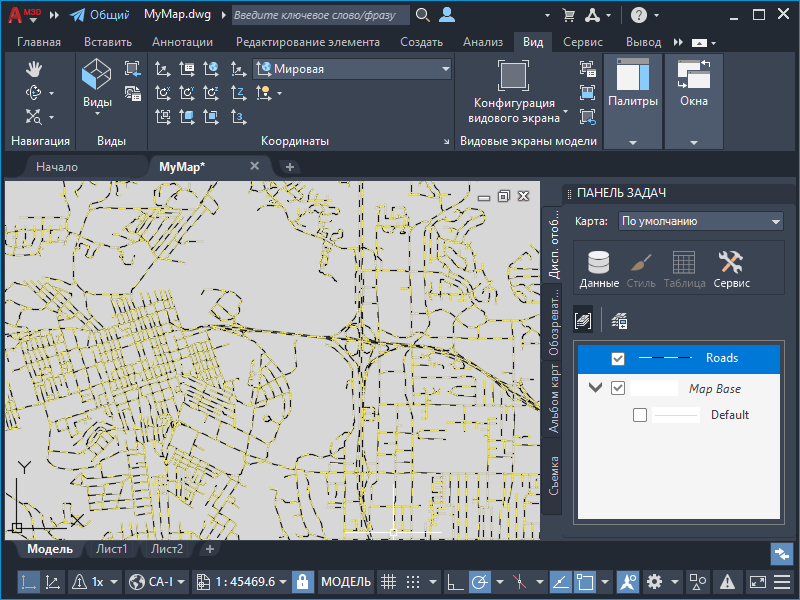

На карте можно увидеть дороги с выбранным стилем.
