Упражнение 2. Добавление поверхности для просмотра данных отметок

Поверхность – это файл растрового изображения, в котором содержится информация об отметке. Чтобы поверхность отражала отметку, используйте определение темы.

Прим.: В этом упражнении используется карта AnalyzeMap1.dwg, которая была создана в предыдущем упражнении.

Добавление поверхности на карту

1. Выберите последовательно вкладку "Главная"панель "Данные""Подключить".

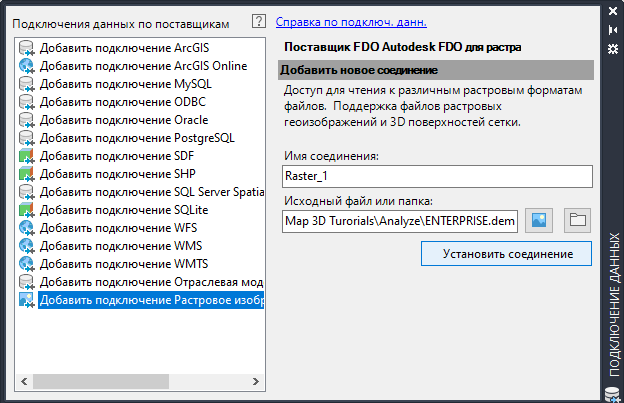

2. В окне «Подключение данных» в группе «Подключения данных по поставщикам» выберите «Добавить подключение растрового изображения и поверхности» и щелкните рядом с элементом «Исходный файл или папка».
3. В диалоговом окне «Открыть» найдите файл ENTERPRISE.dem, выберите его и нажмите «Открыть».

   Поищите этот файл в папке, в которую скопированы данные образцов.


4. В диалоговом окне «Подключение данных» нажмите кнопку «Подключить».
   Прим.: Системой координат для файла DEM является UTM27-10. инструментарий AutoCAD Map 3D автоматически преобразует данные из этой системы координат в систему координат, указанную для карты.
5. Нажмите кнопку "Добавить на карту".
6. Закройте окно "Подключение данных", чтобы просмотреть поверхность на карте.

Определение стиля поверхности

1. На вкладке "Диспетчер отображения" выберите слой ENTERPRISE (Предприятие), который содержит поверхность.
2. Нажмите кнопку .
3. Создайте палитру для темы.
   • В "Редакторе стилей" в группе "Стиль растра для масштабного диапазона 0 — Бесконечность" нажмите на стрелку вниз в поле "Стиль". Выберите значение "Тема" (даже если оно уже выбрано).


     Сначала щелкните "Стиль" и затем — "Тема".

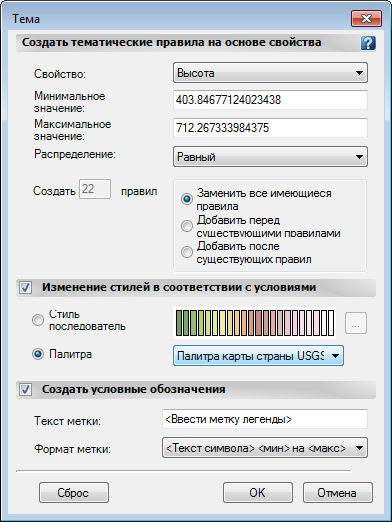

   • В диалоговом окнеТема в разделеИзменение темы выберите Палитра и установите флажок Палитра карты страны USGS.

   • Нажмите "OK", а затем "Применить". Закройте Редактор стилей.
4. Задайте преувеличение масштаба, чтобы более наглядно показать различие между отметками.

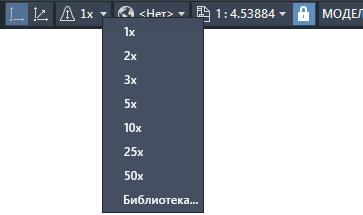

   • На панели состояния ниже карты щелкните стрелку, рядом с элементом Увеличение вертикального масштаба.
   • Выберите в списке25х.

5. Добавьте горизонтали для создания топографической карты.

   Каждая горизонталь соединяет точки поверхности, расположенные на одной отметке. С помощью горизонталей можно определять отметку в определенной точке поверхности, уточнять и анализировать ландшафт 3D поверхности.

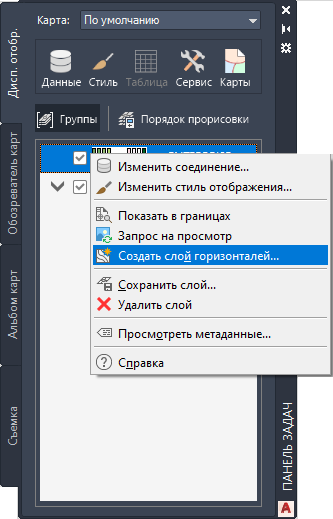

   • На вкладке "Диспетчер отображения" щелкните правой кнопкой мыши слой поверхности и выберите "Создать слой горизонталей".

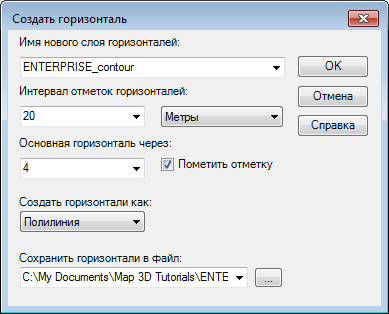

   • В диалоговом окнеСоздать горизонтальв списке Интервал отметок горизонтали выберите значение 20.
   • Для параметра «Единицы» задайте значение Метры.
   • В списке Основная горизонталь через выберите 4. При этом каждая четвертая горизонталь будет отображаться полужирной.
   • Установите флажок Пометить отметки. При этом будут помечены только основные (полужирные) горизонтали.
   • Для параметра Создать горизонталь как выберите полилинию.

   • Нажмите кнопку "ОК".

Прим.: Чтобы пометить промежуточные горизонтали, с помощью Редактора стилей измените стиль нового слоя горизонтали (а не слоя поверхности). Этот метод можно также использовать для изменения цвета или стиля горизонталей.

• Выберите слой горизонталей на вкладке "Диспетчер отображения" и нажмите кнопку "Стиль".

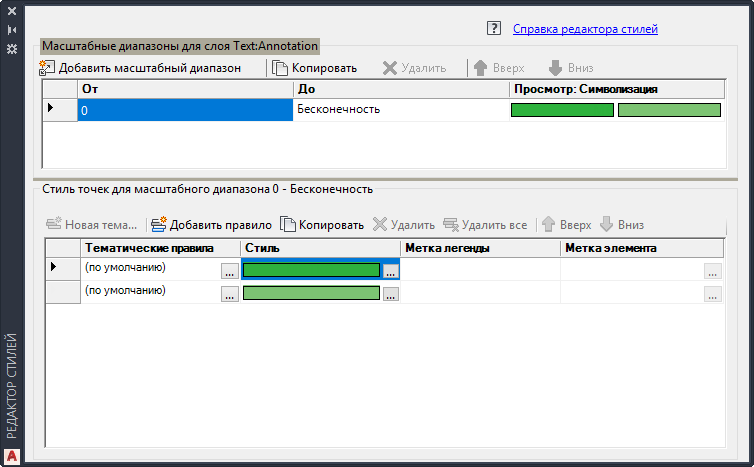

• В Редакторе стилей нажмите рядом с пунктом «Метка элемента» для IsMajor=False.
• Нажмите кнопку "Добавить метку".
• Выберите "Уровень" в списке "Текстовое содержимое" для метки.
• Нажмите кнопку "Применить", а затем "Закрыть".

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Наложение слоя рек на слой поверхности.
