В легенде отображается организационный порядок карты. В Диспетчере отображения можно перемещать элементы для изменения их порядка в легенде. Можно также переименовывать и отключать слои во избежание их отображения в легенде.
Прим.: В этом упражнении используется карта build_map1.dwg, которая была создана и изменена в предыдущих упражнениях.
Редактирование легенды

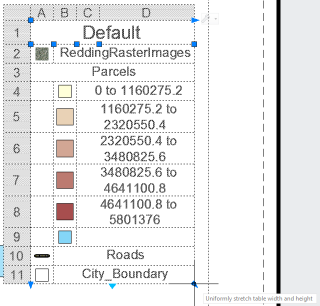

- Чтобы изменить размер легенды, перетащите ручку правой нижней стрелки.
- Для отображения панели инструментов наведите курсор на легенду.
- Щелкните стрелку вниз на панели инструментов легенды и выберите Свойства.
- В диалоговом окне Свойства легенды отключите слой «РастровыеИзображенияРеддинга».
Щелкните значок лампочки рядом с именем слоя, чтобы удалить его из легенды.
- Выберите надпись по умолчанию и измените ее на «Реддинг».
- Замените знак подчеркивания в надписи «Граница_города» на пробел.
- Нажмите кнопку «ОК» для отображения изменений.
- Сохраните карту.
Этап работы
Вы вставили легенду, после чего отредактировали отображаемые слои и текст в легенде.
Для продолжения работы с этим учебным пособием перейдите к разделу Урок 7. Публикация карты.
