Для выполнения этого упражнения нужно открыть чертеж города Реддинга, штат Калифорния. Подключите три исходных чертежа, содержащие сведения о земельных участках, канализационной и дренажной системах. Хотя чертежи подключены, объекты появляются только при выполнении запроса в режиме быстрого или предварительного просмотра.
Подключение чертежей
- Ознакомьтесь с разделом Урок 1. Подготовка к работе с учебными пособиями.
- Перейдите к файлу-образцу Redding.dwg в учебном пособии и откройте его.

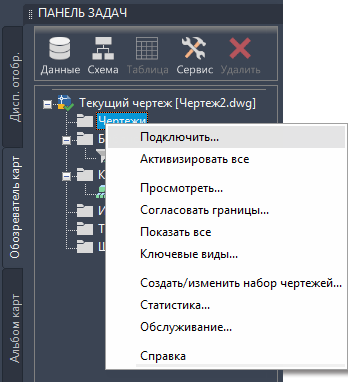

- На вкладке "Обозреватель карт" панели задач правой кнопкой мыши щелкните папку "Чертежи". Нажмите "Вставить".
Подключите чертежи, находясь на вкладке "Обозреватель карт" панели задач.
- В диалоговом окне "Выбор чертежей для подключения" выполните следующие действия.
- Перейдите к папке, в которой сохранены файлы образцов учебного пособия.
- Удерживая клавишу CTRL, выберите следующие файлы: Drainage (Дренажная система), Parcel (Земельные участки) и Sewer (Канализация).
- Нажмите "Добавить".
- Нажмите "ОК".
Теперь чертежи земельных участков, канализационной и дренажной систем подключены к файлу Redding.dwg, но объекты чертежей пока не добавлены.
Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Предварительный просмотр подключенных данных (быстрый просмотр).
