Упражнение 3. Изменение основной надписи

Если организация имеет собственную основную надпись, ее определение можно вставить в файл шаблона вместо основной надписи по умолчанию. Однако в этом упражнении предполагается, что готовой надписи не существует, и объясняется, как можно адаптировать основную надпись, включенную в шаблон.

Описание основной надписи имеет свойства, определяющие ее текст и внешний вид. Значения этих свойств можно изменять. Например, можно задать значение для текстовых переменных или внешний вид рамки вокруг надписи.

Прим.: Основная надпись состоит из нескольких небольших надписей, например легенды и ключевых видовых экранов. Основную надпись можно разбить на элементы, чтобы изменить их размер, модифицировать или удалить, но в этом учебном пособии эти операции не рассматриваются. В этому упражнении изменяются только свойства текущего описания основной надписи.

Прим.: В этом упражнении используется шаблон, измененный в предыдущем упражнении.

Изменение атрибутов основной надписи

1. Дважды щелкните рамку основной надписи, чтобы открылось окно "Расширенный редактор атрибутов".


   Можно изменить любое свойство основной надписи.

   Прим.: Основная надпись находится в нижней части блока в правой части листа. Если по ошибке вы дважды щелкнули по видовому экрану внутри основной надписи, щелкните правой кнопкой внутри видового экрана и выберите "Свернуть ВЭкран".

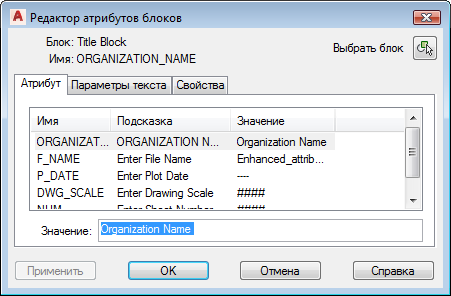

2. Измените название организации.

   ORGANIZATION_NAME — это текстовое поле, которое имеет значение по умолчанию "Название организации". Чтобы заменить значение по умолчанию, введите в поле другой текст.

   • Выберите вкладку "Атрибут" и щелкните в поле ORGANIZATION_NAME.
   • В поле "Значение" введите название организации.
   • В окне "Расширенный редактор атрибутов" нажмите кнопку "Применить".
3. Измените дату печати.

   P_DATE (дата печати) — это переменная, которая может автоматически изменяться на базе поля. В этом примере задайте для P_DATE дату последнего изменения чертежа.

   • Выберите вкладку "Атрибут" и щелкните в поле P_DATE.

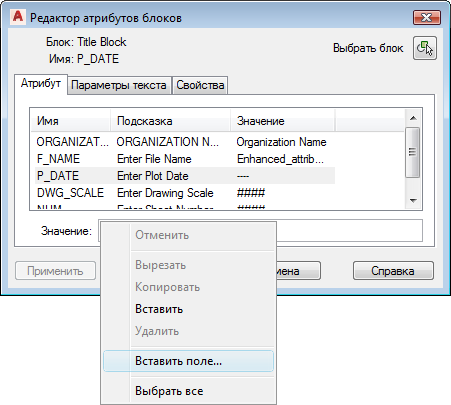

   • Щелкните правой кнопкой мыши поле "Значение" в нижней части диалогового окна (текущее значение "---") и выберите команду "Вставить поле".


     Правой кнопкой щелкните значение, чтобы вставить поле.

   • В диалоговом окне "Поле" в области "Имена полей" выберите CurrentSheetRevisionDate (Дата изменения текущего листа).
   • В области "Формат" выберите "Регистр заголовка".
   • Нажмите ОК.
   • В окне "Расширенный редактор атрибутов" нажмите кнопку "Применить".
4. Укажите другой стиль текста.

   Можно задать форматирование для различных элементов основной надписи.

   • В окне "Расширенный редактор атрибутов" перейдите на вкладку "Параметры текста".
   • В поле "Стиль текста" выберите "Текст указателя сторон света".
   • В поле "Выравнивание" выберите "По центру".
   • Нажмите кнопку "Применить".
5. Настройте линии, используемые в основной надписи.
   • В окне "Расширенный редактор атрибутов" перейдите на вкладку "Свойства".
   • Выберите другой тип, вес или цвет линии для основной надписи.
6. Нажмите ОК.
7. Сохраните измененный шаблон.
   • Выберите Сохранить какШаблон чертежа AutoCAD.
   • Задайте новое имя (например, Map Book Template — Inset.dwt).

     Сохраните шаблон в каталоге Templates, если планируете использовать его в будущем. В противном случае, сохраните его в папке "Мои документы".

8. Измените описание, когда оно появится. Оставьте флажок "Сохраните все слои как несогласованные".
9. Оставьте файл шаблона открытым для следующего упражнения.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 3. Заменить блок указателя сторон света.
