Регистрация представляет собой процесс создания системы координат карты, соответствующей прямоугольной системе координат, используемой в инструментарий AutoCAD Map 3D.
Выберите специальную калибровку и управляющие точки для каждой карты, которая подвергается оцифровке.

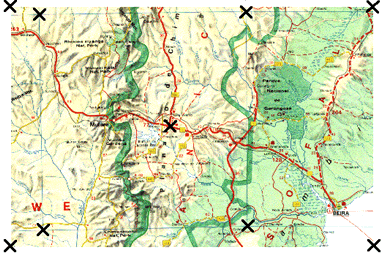

На данной иллюстрации точки калибровки цифрового преобразователя отмечены крестиками.
Выбор количества калибровочных точек
Правильным считается выбор не более девяти точек; определение большего количества точек лишь приводит к значительному увеличению затрат времени на вычисления при незначительном повышении точности. Если оригинал не имеет сильных искажений, достаточно выбрать четыре угловые точки и пару промежуточных точек. Более важно обеспечить равномерное распределение точек по контуру всей карты без концентрации точек в каком-либо месте.
Параметры калибровки
Чтобы завершить калибровку, выберите один из следующих параметров преобразования:
- "Ортогональное" — для преобразования, состоящего из произвольного преобразования, однородного масштабирования и поворота требуются только две оцифрованные и указанные точки калибровки. Данный метод не рекомендуется к использованию, за исключением случаев, когда можно определить не более двух контрольных точек.
- "Аффинное" — необходимо использование трех точек калибровки. Обеспечивается планшетное преобразование, сочетающее в себе параллельный перенос, независимое определение масштаба по осям X и Y, поворот и определенный наклон. Обеспечивается произвольное линейное преобразование в двумерной плоскости. Данный метод рекомендуется для записи бумажных карт, выполненных в прямоугольной системе координат.
- "Проекционное" — необходимо по меньшей мере четыре точки калибровки. Выполняется преобразование, эквивалентное перспективному проецированию одной плоскости на другую плоскость. Обеспечивается некоторое растяжение оригинального чертежа, выполненного на бумаге, на различные расстояния вдоль перспективной. Данный параметр оптимально подходит для ортофотоснимков.
Команда ПЛАНШЕТ обеспечивает вычисление ошибок, сопутствующих имеющимся параметрам преобразования, в зависимости от количества точек, преобразуемых в цифровую форму. По окончании вычислений или при отмене вычислений отображается таблица с результатами выполненной калибровки.
Имеется четыре варианта ответа на калибровочные вычисления по каждому типу преобразования:
- "Точное" — количество указанных точек соответствует данному типу преобразования.
- "Успешное" — указано больше точек, чем необходимо. При ответе "Успешный" отображаются среднеквадратическая ошибка и среднее квадратическое отклонение.
- "Отсутствует" — указано недостаточное количество точек для описания преобразования.
- "Сбой" — указанные точки являются коллинеарными или совпадают. Вероятно, преобразование имеет недействительное определение.
Если получен результат "Отсутствует" или "Сбой", то данное преобразование использовать нельзя. Если ответами на все вычисления являются "Отсутствует" или "Сбой", следует проверить калибровку в дигитайзере, повторно выполнить калибровку и заново преобразовать карту в цифровую форму.
Значения среднеквадратической ошибки, среднего квадратического отклонения и остаточные значения
Среднеквадратическая ошибка указывает на то, насколько равномерным или экстремальным является требуемое преобразование: чем ниже это значение, тем более качественной является калибровка.
Среднее квадратическое отклонение указывается во всех точках калибровки. Остаточная ошибка является разностью между фактической точкой калибровки и вычисленной точкой преобразования. Большая разность указывает на ошибку в процедуре. Возможен ввод неверных координат либо представление в цифровом виде неверно выбранной точки.
Если значения среднеквадратической ошибки и среднего квадратического отклонения представляются высокими, можно предположить ошибку при вводе координат местоположения либо соскальзывание карты во время калибровки. В этом случае следует перезапустить процедуру калибровки дигитайзера.
