Использование румба и расстояния для определения точки

При создании объекта, например линии или дуги, необходимо задать точку путем указания румба и расстояния от другой точки.

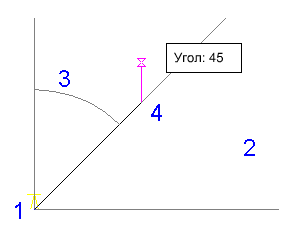

Выберите начальную точку (1) и квадрант (2). Затем задайте угол румба (3) и расстояние от начальной точки (4).

Использование румба и расстояния для определения точки

1. Выберите вкладку "Главная"панель "Рисование"раскрывающийся список "COGO""Ввод COGO".
   • Для явного применения процедуры "Румб/расстояние" выполните команду (например, ПЛИНИЯ или ДУГА), а затем введите ‘mapcogo.
2. В диалоговом окне "Ввод COGO" выберите процедуру "Румб/расстояние".
3. Для первой точки объекта задайте начальную точку. По отношению к следующей точке объекта предыдущая точка будет начальной. Щелкните для выбора точки на карте.
4. Введите квадрант (NE, SE, SW, NW). При вводе топографических единиц запись квадранта будет отключена.
5. Введите угол. Щелкните для определения угла на карте.

   Используйте текущую настройку угловых единиц, в десятичном значении (например, 45.1111) или в топографических единицах (например, N 45d3'55" E).

6. Введите расстояние от начальной точки. Щелкните для выбора расстояния на карте.
7. Нажмите кнопку "Вычислить". В инструментарий AutoCAD Map 3D будет рассчитана новая точка и выполнен ее предварительный просмотр на карте. Нажмите кнопку "Панорамирование" для перехода путем панорамирования к новой точке.
   Прим.:

   Если в диалоговом окне "Настройка координатной геометрии" включен параметр "Запрос ввода 3D-данных", то в разделе "Результат" диалогового окна "Ввод COGO" можно ввести значение высотной отметки.

8. Нажмите кнопку "Создать точку".
