Адаптация свойств в узле TakeoffPropertyMap
Создайте резервную копию файла сопоставления свойств, который требуется адаптировать. Этим файлом может быть файл в папке C:\Program Files\Autodesk\Navisworks Manage [year]\Quantification\TakeoffPropertyMap.xml или любой файл сопоставления свойств Navisworks в формате XML.
Эта операция позволит восстановить исходный файл при необходимости.
Откройте модель в Navisworks.
Щелкните вкладку «Главная» > панель «Выбор и поиск» > «Найти элементы»
.На панели навигации слева щелкните модель (не отдельные объекты).
В столбце "Категория" в раскрывающемся списке выберите "Элемент".
В столбце "Свойство" в раскрывающемся списке выберите "Неприсоединенная высота".
В столбце "Условие" в раскрывающемся списке выберите "Определенный".
Щелкните "Экспорт" и сохраните файл XML на локальном компьютере.
- Примечание. Щелкните правой кнопкой мыши файл XML > "Открыть с помощью", а затем выберите "Блокнот" или аналогичный текстовый редактор.

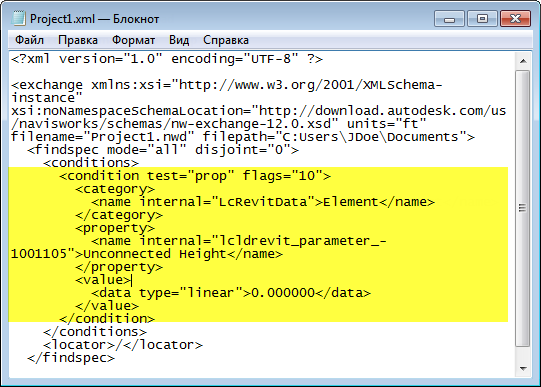

Файл XML будет выглядеть примерно следующим образом:
Скопируйте строки кода, соответствующие узлу условных атрибутов, выделенному желтым цветом (см. выше), в файле XML.
Откройте файл сопоставления свойств, находящийся в папке C:\Program Files\Autodesk\Navisworks Manage [year]\Quantification\takeoff_maps\TakeoffPropertyMap.xml (или используйте предпочтительный шаблон файла сопоставления свойств). Вставьте скопированный текст в файл сопоставления свойств (если узел условных атрибутов уже присутствует в файле, найдите его и замените).
В файле сопоставления свойств найдите код:
, измените текст Карта высоты на любое другое нужное имя. В файле сопоставления свойств найдите код
ModelHeight и измените свойство выборки ModelHeight на нужное свойство выборки.Сохраните файл XML в папке C:\Program Files\Autodesk\Navisworks Manage [year]\Quantification\...
Если закрыть и снова открыть Quantification в Navisworks, настроенные свойства выберутся автоматически.
