Адаптация свойств в узле TakeOffFileMap

  1. Создайте резервную копию файла сопоставления свойств, который требуется адаптировать. Этим файлом может быть файл в папке C:\Program Files\Autodesk\Navisworks Manage [year]\Quantification\TakeoffPropertyMap.xml или любой файл сопоставления свойств Navisworks в формате XML.

    Эта операция позволит восстановить исходный файл при необходимости.

  2. Откройте модель в Navisworks.

  3. Щелкните вкладку «Главная» > панель «Выбор и поиск» > «Найти элементы».

  4. На панели навигации слева щелкните модель (не отдельные объекты).

  5. В столбце "Категория" в раскрывающемся списке выберите "Элемент".

  6. В столбце "Свойство" в раскрывающемся списке выберите "Создатель".

  7. В столбце "Условие" в раскрывающемся списке выберите "Содержит".

  8. В столбце "Значение" в раскрывающемся списке выберите Revit.

    Примечание. В данном примере намеренно используется "Содержит" "revit" (вместо "Равно" "LcNwcLoaderPlugin:lcldrevit"). При таком условии будут обрабатываться файлы RVT и экспортированные из Revit файлы NWC, поскольку экспорт файлов NWC из Revit имеет свойство значения "nwexportrevit".

  9. Щелкните "Экспорт" и сохраните файл XML на локальном компьютере.

  10. Примечание. Щелкните правой кнопкой мыши файл XML > "Открыть с помощью", а затем выберите "Блокнот" или аналогичный текстовый редактор.

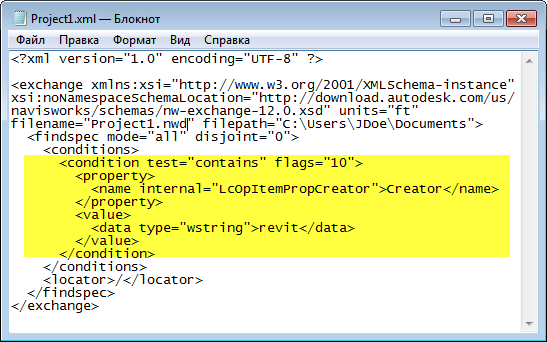

    Файл XML будет выглядеть примерно следующим образом:

  11. Скопируйте строки кода, соответствующие узлу условных атрибутов, выделенному желтым цветом (см. выше), в файле XML.

  12. Откройте файл сопоставления свойств, находящийся в папке C:\Program Files\Autodesk\Navisworks Manage [year]\Quantification\takeoff_maps\TakeoffPropertyMap.xml (или используйте предпочтительный шаблон файла сопоставления свойств). Вставьте скопированный текст в файл сопоставления свойств (если узел условных атрибутов уже присутствует в файле, найдите его и замените).

  13. Найдите код в файле сопоставления свойств и замените имя Revit file map на нужное вам для использования в свойстве TakeoffFileMap.

  14. Сохраните файл сопоставления свойств в папке C:\Program Files\Autodesk\Navisworks Manage [year]\Quantification\...

    Если закрыть и снова открыть Quantification в Navisworks, настроенные свойства выберутся автоматически.
