Инструмент задания центра

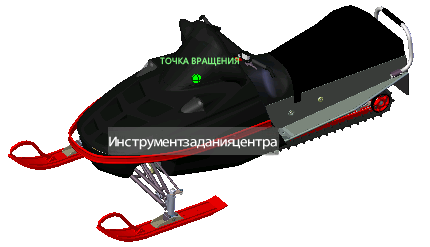

Инструмент "Центр" позволяет определить центр текущего вида модели. Для определения центра наведите курсор на модель. Помимо курсора отображается сфера (точка вращения). Сфера указывает, что точка модели под курсором станет центром текущего вида после того, как кнопка мыши будет отпущена. Модель центрируется по сфере.

Примечание. Если курсор не находится над моделью, центр не может быть задан — отображается "запрещающий" курсор.

Точка, определенная с помощью инструмента задания центра, является точкой фокуса для инструмента зумирования и центром вращения для инструмента орбиты.

Примечание. При зумировании из суперштурвалов по заданной центральной точке удерживайте нажатой клавишу CTRL.

Установка точки модели в качестве центра вида

Выведите на экран один из суперштурвалов или большой штурвал для объектов.
Нажмите и удерживайте нажатым сегмент "Центр".
Перетащите курсор в требуемое местоположение на модели.
Отпустите кнопку устройства указания, если отображается сфера.

Выполняется панорамирование модели до тех пор, пока сфера не будет расположена по центру.

Указание целевой точки для инструментов "Зумирование" и "Орбита".

Выведите на экран один из суперштурвалов или большой штурвал для объектов.
Нажмите и удерживайте нажатым сегмент "Центр".
Перетащите курсор в требуемое местоположение на модели.
Отпустите кнопку устройства указания, если отображается сфера.

Выполняется панорамирование модели до тех пор, пока сфера не будет расположена по центру.
Используйте инструмент зумирования или орбиты для изменения ориентации вида модели.

При работе с одним из суперштурвалов, прежде чем обратиться к инструменту зумирования, нажмите и удерживайте клавишу CTRL.
