- На ленте выберите вкладку «Главная»
панель «Проект»«Диспетчер проектов»«Настройка проекта».
- В дереве "Настройка проекта" разверните узел "Параметры ортогонального DWG". Щелкните "Основная надпись и отображение".
- На панели справа под окном предварительного просмотра щелкните "Настроить основную надпись".
- На ленте щелкните "Параметры "Орто".

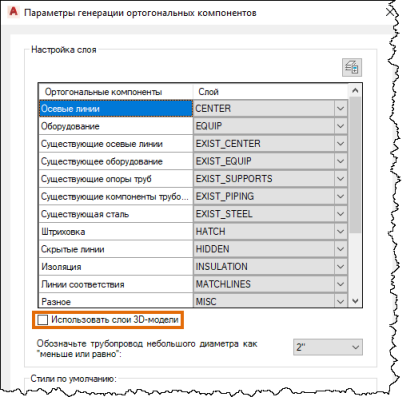

- В диалоговом окне «Параметры генерации ортогональных компонентов» выберите слой, на котором требуется разместить различные ортогональные компоненты. Например, если выбрать слой "ТРУБА" для трубопроводов, все трубы и компоненты трубопровода будут размещены на этом слое. Также при этом параметры цвета и типа линий ортогональных объектов принимают значение "ПоСлою", благодаря чему эти объекты наследуют цвет и тип линий слоя "ТРУБА".
Вместо выбора отдельных слоев можно установить флажок «Использовать слои 3D-модели».
- На ленте щелкните «Вернуться к настройке проекта».
