Если конструкция содержит нелинейные элементы (например, ванты, односторонние опоры, пластичность материала), то автоматически вычисления производятся по возрастающей.
Нелинейный расчет состоит в возрастающем приложении нагрузки. Это означает, что в расчетах нагрузки не учитываются, как целые, но постепенно возрастают и решаются последовательные состояния равновесия.
Поведение нелинейной конструкции может быть связано с одиночным элементом конструкции (конструктивная или материальная нелинейность) или может быть результатом нелинейного отношения между силами и деформациями целой конструкции (геометрическая нелинейность).
Программа автоматически проверяет сходимость процесса. Итерации прекращаются при достижении состояния равновесия. Тогда возрастания смещения dUn и несбалансированные силы dFn равны нулю. Это означает, что они меньше, чем заданная точность для обоих количеств.
Расчет

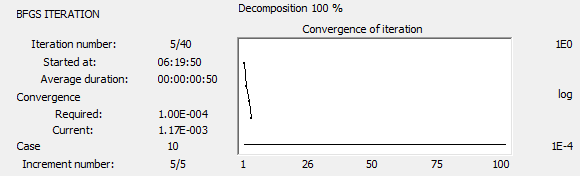

В диалоговом окне вычислений инкрементальным методом отображаются значения, указанные в диалоговом окне Выбор нелинейных алгоритмов расчета.
- Количество приращений нагрузки (использованное при делении нагрузок на малые интервалы) оказывает влияние на число производимых расчетов. Чем больше количество приращений, тем больше вероятность сходимости расчета.
- Максимальное количество итераций при каждом возрастании нагрузки. Это число используется для контроля вычислительного процесса при одном приращении нагрузки.
- Допустимое число уменьшений (изменений) длины шагов определяет максимальное количество автоматических изменений в приращении нагрузки, если вычисления не конвергентны.
