Ортотропная

Этот параметр предназначен для установки структурной ортотропности пластин и оболочек. Термин «структурная ортотропность» означает различие в податливости плиты в различных направлениях вследствие, например, ребристости плиты. При ортотропности появляется различие в податливости во взаимно перпендикулярных направлениях, и оно не является следствием неоднородности материала. Всякая геометрическая неоднородность проявляется только в матрице жесткости элементов. Плита с толщиной, указанной таким способом, может быть принята как конструкция с эквивалентной толщиной и различной жесткостью в перпендикулярных направлениях.

Прим.: Локальные изменения ребра жесткости не распознаются; точная геометрия плиты не отображается, и она не распознается в ходе вычисления армирования.

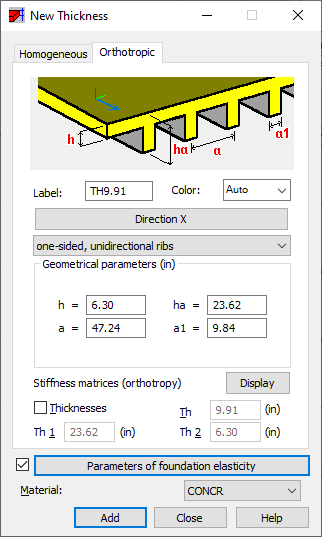

Показанное выше диалоговое окно содержит следующие опции:

• "Метка" определение имени толщины.
• "Цвет" выбор цвета панели.
• Направление X: нажмите, чтобы открыть диалоговое окно "Направление ортотропии", в котором можно определить главные направления ортотропии.
• Список возможных типов предварительно определенной геометрии плит (ребра, коробка этажа, балочная клетка, трапецеидальная плита). Если выбран параметр, определенный пользователем, можно создать пользовательскую матрицу ортотропного элемента: после выбора геометрии плиты доступны соответствующие поля редактирования, позволяющие определить размеры плиты.
• Показать или Определить – нажатие на нее открывает диалоговое окно Матрица жесткости. Кнопка «Определить» отображается после выбора списка настроенных пользователем типов геометрии плит.
• Толщина - если выбран этот вариант, можно задать значения толщины:
  • Th — эквивалентная толщина, которая используется для расчета собственного веса плиты.
  • Th1 - используется для определения эквивалентной толщины при нагрузке в виде температурного градиента.
  • Th2 - используется для определения эквивалентной толщины при нагрузке в виде температурного градиента.

    Эти значения толщины вычисляются автоматически на основе геометрических размеров плиты.

• При нажатии на кнопку "Параметры упругости основания" (упругий коэффициент постели К) открывается диалоговое окно Определение: упругое основание.
• Материал

Прим.: Расчет арматуры для плит такого типа не дает правильных результатов. Должен быть использован новый алгоритм расчета армирования плит, различающий T-сечения и H-сечения. Таким образом, расчет арматуры для плит такого типа может быть выполнен, если это однородные плиты с постоянным поперечным сечением.

После того, как определены параметры, указанные выше, нажимают на кнопку Добавить. Новый определенный тип толщины будет добавлен к списку активных типов.
