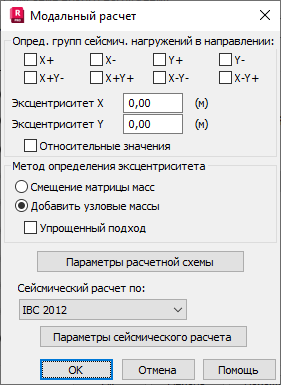

Диалоговое окно, показанное ниже, открывается на экране при выборе опции Модальный с автоматическим определением сейсмических нагружений в диалоговом окне Определение нового нагружения.
Большинство строительных норм требуют, чтобы при сейсмическом расчете асимметричных зданий учитывалось кручение. Кручение, т. е. учет эксцентриситета масс, возникает в результате естественных или случайных причин, таких как:
- сдвиг центра тяжести от центра кручения на последовательных этажах;
- неточности в работе, различия в жесткости принятых материалов, в распределении масс и т. д.
Величина эксцентриситета масс определяется как абсолютная линейная величина или как относительная (относительно размера конструкции, например, 5 процентов вылета). Если этажи не были определенны для модели конструкции, эксцентриситет рассчитывается на основе глобальных размеров всей модели. В случае определения этажей, значение эксцентриситета рассчитывается для элементов, принадлежащих каждому этажу отдельно, на основании размеров этажа Lx, Ly.
В программе реализованы два метода определения эксцентриситета:
- "Смещение матрицы масс": изменение элементов матрицы масс с учетом сдвига масс на указанное расстояние; для данного метода доступна только согласованная матрица масс.
- Добавление узловой массы учитывает добавление узловой массы с учетом перемещения масс модели; все типы матриц масс доступны для данного расчета.
Также можно выбрать упрощенный метод учета эксцентриситет для сейсмического расчета. В этом случае, эксцентриситет массы не учитывается в ходе модального расчета, только в сейсмическом. Для этого статического метода, кручение учитывается путем добавления момента нагрузки к эквивалентным силам в сейсмическом расчете. В динамическом методе программы Robot кручение учитывается с помощью сдвига массы в модальном расчете. Это приводит к необходимости повторения модального расчета с учетом иного сдвига матрицы масс. В результате создается большое количество нагружений:
- модальный расчет с принятым сдвигом масс (-X, +X, -Y, +Y);
- после модального расчета программа каждый раз выполняет сейсмический расчет для различных спектров (ПС1, ПС2) и направлений возбуждения (X, Y, Z);
- сочетания различных направлений возбуждения с помощью сочетаний Ньюмарка или квадратных.
Количество создаваемых вариантов сочетаний очень большое.
Для того, чтобы облегчить создание такого большого количества нагружений и сейсмических сочетаний, в программе доступны следующие два метода:
- автоматическое создание набора нагружений модального расчета с эксцентриситетом и сопутствующими нагружениями сейсмического расчета и их сочетаний. Это не изменяет способа создания расчета, это только автоматически создает все нагружения;
- упрощенный подход – новый метод учета эксцентриситета масс в сейсмическом расчете без необходимости сдвигать массы в модальном расчете; такой расчет требует проведения модального расчета один раз и значительно сокращает время расчета. Метод для учета кручения конструкции обеспечивает изменение псевдостатических сил прямо в сейсмическом расчете, без изменения матрицы масс в сейсмическом расчете.
В диалоговом окне, представленном выше, имеются также две кнопки для открытия дополнительных диалоговых окон, где можно указать параметры модального расчета, а также параметры выбранных сейсмических норм. В параметрах модального и сейсмического расчета задание эксцентриситета масс не должно уже больше настраиваться, потому что это будет сделано при создании вариантов.
