В диалоговом окне «Нумерация» можно присвоить номера узлам, стержням, плитам и объектам следующими способами.
- Выберите меню «Геометрия» > «Нумерация».
- Щелкните значок
.

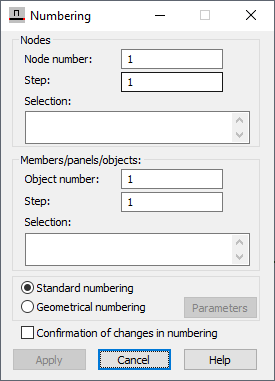

Диалоговое окно состоит из двух частей: «Узлы» и «Стержни/Плиты/Объекты».
|
Поле «Узлы» |
Поле «Стержни/Плиты/Объекты» |
|---|---|
|
Номер узла - здесь указывается новый номер первого узла. |
Номер объекта — новый номер первого стержня, плиты или объекта. |
|
Шаг - здесь указывается шаг нумерации узлов. |
Шаг — значение приращения при нумерации стержней, плит или объектов (таких как дуги, окружности и т. д.). |
|
Выбор - список узлов, чьи номера будут изменены. Нумерация узла определяется двумя параметрами: номером первого узла и шагом нумерации. |
Выбор — список объектов (стержней, плит, дуг и т. д.), номера которых будут изменены. Нумерация объекта определяется двумя параметрами: номером первого объекта и шагом нумерации. |
В поле «Стержни/Плиты/Объекты» можно изменять нумерацию стержней, плит или объектов (дуг, окружностей, полилиний).
Существуют два способа изменения нумерации элементов конструкции:
- Стандартная нумерация – это опция по умолчанию;
- Геометрическая нумерация – при выборе этой опции становится доступной кнопка Параметры, при нажатии на которую открывается диалоговое окно, в котором назначают параметры геометрической нумерации.
В нижней части диалогового окна расположена опция Подтверждение изменений в нумерации. Если выбран этот параметр, то при изменении нумерации стержней, узлов, плит или объектов будет появляться предупреждение.
Для изменения нумерации объектов конструкции с использованием опции стандартной нумерации необходимо:
- указать номер начального узла в поле «Номер узла» или номер стержня, плиты или объекта в поле «Номер объекта»;
- задать шаг нумерации;
- выбрать узлы, стержни, плиты, объекты, нумерация которых будет изменена;
- выбрать тип нумерации (стандартная);
- нажмите кнопку "Применить".
Для изменения нумерации объектов конструкции с использованием опции геометрической нумерации необходимо:
- указать номер начального узла в поле «Номер узла» или номер стержня, плиты или объекта в поле «Номер объекта»;
- выбрать узлы, стержни, плиты или объекты, нумерация которых будет изменена;
- выбрать тип нумерации (геометрическая) и в диалоговом окне Геометрическая нумерация назначить параметры выбранных объектов;
- нажать кнопку «Применить».
Если при изменении нумерации не возникает конфликтов (то есть новый номер не совпадает с номерами других узлов, стержней, панелей, объектов), то номера выбранных узлов/стержней/плит/объектов изменяются.
