Эта опция позволяет определить параметры файла формата DXF, открытого в модуле формирования сечений.
Получить доступ к данной опции можно одним из следующих способов:
- При выборе команды меню: "Инструменты" > "Определение сечения".
- при выборе команды меню Файл > Импорт DXF.

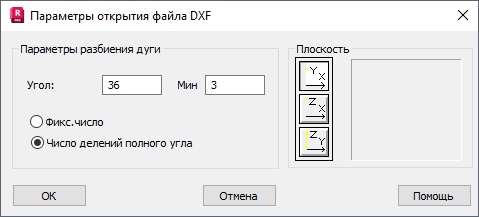

При выборе данной опции, открывается диалоговое окно "Параметры открытия файла DXF".
Здесь задаются следующие параметры.
- Параметры разбиения дуги:
- Угол - определяется количество элементов, на которые следует разделить рассматриваемую дугу;
- "Мин." - после выбора параметра "Количество делений полного угла", становится доступной опция "Мин.", что позволяет задать наименьшее количество делений полного угла. Значение по умолчанию равно 3.
- Фиксированное число - если выбрать эту радиокнопку, то дуга поделится на определенное в поле "Угол" число элементов;
- Число делений полного угла - если выбрать эту радиокнопку, то введенное в поле "Угол" число будет обозначать число делений полного угла (360 градусов), и становится активной опция "Mин" для назначения наименьшего количества делений полного угла; Значение по умолчанию равно 3.
Заданная арка всегда разделена на одинаковые участки. Иногда назначенное количество делений полного угла не обеспечивает равные участки дуги. В этом случае, в программе Robot будет автоматически подобрано количество делений дуги, разделяющих ее на равные сегменты.
- В поле "Плоскость" выбирают плоскость, в которой будет расположено открытое сечение и где его можно выбрать.
Если выбраны соответствующие параметры открытия файла DXF, нужно нажать на кнопку ОК. Сечение будет проанализировано и откроется в модуле определения сечения.
