Параметры сейсмического расчета (австралийские нормы AS 1170-4:2007)

Параметры упрощенного сейсмического расчета по методу эквивалентной боковой силы зависят от сейсмических норм и метода определения значений основных периодов в диалоговом окне Сейсмический расчет.

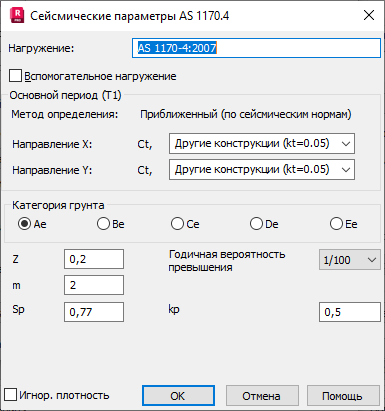

Приближенный метод

Основной период Т1 рассчитывается по формуле 6.2(7):

T₁ = 1,25 * k_t * h_n ^0.75

где:

k_t — коэффициент для определения периода сооружения (из норм);

h — высота конструкции (м), которая определяется как разность между диапазоном конструкции и нулевым уровнем.

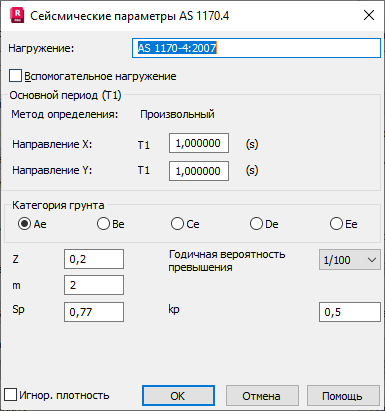

Произвольный метод

Определяется только T1 в обоих направлениях

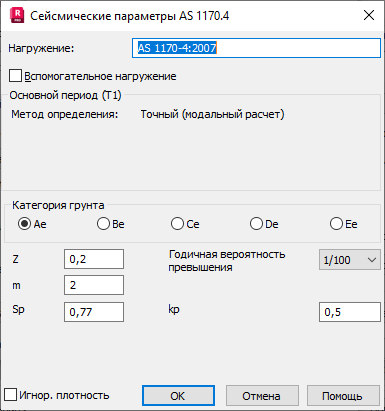

Точный метод

По этому методу рассчитывается точное значение направлений Х и Y. Если в диалоговом окне Сейсмический расчет отключить параметр «Периоды с максимальным участием массы», то становится активна первая форма в направлении, где активно большее количество масс. Если этот параметр включен, будет активен один из режимов, больше всего подходящий по ограничениям и большинству значений массы.

Параметры норм

• Категория грунта, указанная в разделе 4.1
• Коэффициенты: Z (коэффициент риска) из таблицы 3.2, μ (коэффициент пластичности конструкции), а также S_p (коэффициент полезного действия), как указано в разделе 6.5
• Годичная вероятность превышения и коэффициент kp (вероятностный коэффициент), таблица 3.1

Сдвиг основания

Основная поперечная сила рассчитывается по формуле:

V = [k_p * Z * C_h(T₁) * S_p / μ] / W _t (формула 6.2(3))

где:

K_p — вероятностный коэффициент (таблица 3.1), который зависит от годичной вероятности превышения (P);

Z — коэффициент риска, берется из таблицы 3.2;

C_h(T1) рассчитывается по таблице 6.4;

μ и S_p — значения из таблицы 6.5;

W_t — вес конструкции.

Распределение основной поперечной силы осуществляется по формуле:

F_x = V * W_i * h^k _i / (Σ W_i * h^k _i) (формула 6.3(2))

i = 1..storeysCount

W_i и W_j — вес перекрытия;

h — высота от базового уровня до соответствующего уровня этажа;

V — основная поперечная сила;

k — экспонента, зависящая от значения периода:

Период (T1)	k
< 0,5 с	1
0,5−2,5 с	Линейная интерполяция
> 2,5 с	2

Игнорировать плотность

Исключается плотность элемента конструкции (ρ = 0) при расчете эффективной сейсмической нагрузки, применяемой к этажам модели конструкции во время расчета.
