Диалоговое окно «Трапецеидальные нагрузки»

В этом диалоговом окне можно задать способ применения трапецеидальной нагрузки при выборе нескольких стержней, формирующих цепочку.

Доступ

1. Щелкните на вкладке «Стержень» в диалоговом окне Определение нагрузки.
2. Настройте параметры нагрузки.
3. Выберите цепочку стержней.

Элементы диалогового окна

Да

Применение нагрузки к определенной пользователем цепочке стержней и сохранение ориентации цепочки, представленной стрелками (указывающими начало и конец цепи).

Да, но изменить ориентацию

Применение нагрузки к определенной пользователем цепочке стержней и изменение ориентации цепочки, представленной стрелками (указывающими начало и конец цепи).

Нет, приложить к отдельным стержням

Применение трапецеидальной нагрузки к отдельным стержням цепочки.

Назначить нагрузки отдельным стержням цепи при изменении геометрии конструкции

При изменении элементов конструкции выбранная цепочка стержней рассматривается как состоящая из отдельных стержней.

Если этот параметр отключен, то при изменении элементов конструкции цепочка стержней рассматривается как один суперэлемент. В результате для геометрии нового суперстержня вся нагрузка рассчитывается заново.

Совет: Этот параметр используется в том случае, если после применения нагрузки происходит изменение геометрии элементов конструкции в соответствии с изменениями в трапецеидальной нагрузке или значений трапецеидальной нагрузки в начале или конце стержней цепочки (значения нагрузки p1 или p2).

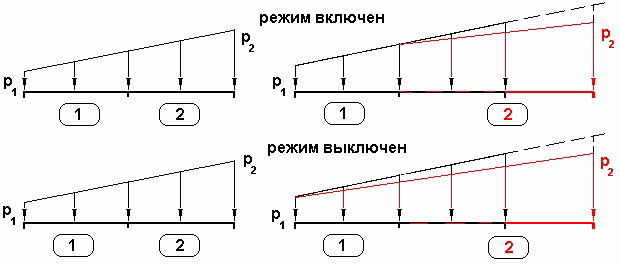

На следующем изображении схематически показан принцип действия параметра Назначить нагрузки отдельным стержням цепи при изменении геометрии конструкции для трапецеидальной нагрузки (2p). На верхнем изображении показано, что произойдет при установке флажка, а на нижнем — при его удалении.
