Усилия

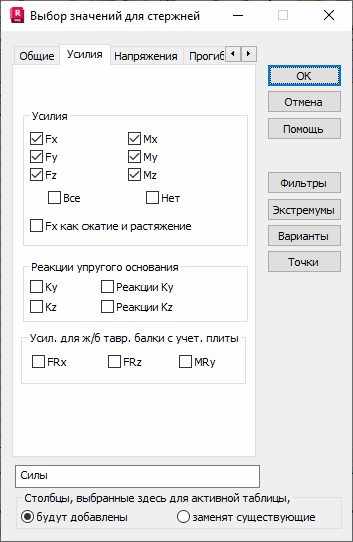

В диалоговом окне Выбор значений для стержней выберите вкладку «Усилия», чтобы выбрать компоненты усилий для представления.

Для представления можно выбрать следующие

• компоненты внутренних усилий:
  • FX — добавление в таблицу столбца для представления продольных усилий FX, полученных при расчете конструкции (усилия даны в локальной системе координат стержня).
  • FY, FZ — добавление в таблицу столбцов для представления поперечных усилий FY или FZ, полученных при расчете конструкции (усилия даны в локальной системе координат стержня).
  • MX, MY, MZ — добавление в таблицу столбцов для представления моментов MX, MY или MZ, полученных при расчете конструкции (силы даны в локальной системе координат стержня).
  • Кроме того, усилие FX можно выбрать, используя опцию сжатие и растяжение. Включение этой опции приводит к представлению результатов осевых усилий в двух колонках (одна колонка для сжатия, вторая - для растяжения).
• В таблицу можно добавить реакции упругого основания для стержней (параметры KY, KZ, «Реакции KY» и «Реакции KZ»). Представление результатов для реакций основания, действующих на стержень, идентично представлению результатов для внутренних усилий.

  Если для стержня задано упругое основание, значения KY и KZ представляются как реакции упругого основания (вычисляются по формуле R = K u, где R — сила реакции, K — коэффициент реакции упругого грунта, u — соответствующее перемещение стержня) вдоль стержня в локальной системе координат. Если упругое основание не задано для стержня, в таблице отображается значение N/A. Выбор параметра «Реакции KY» или «Реакции KZ» приводит к отображению значения реакции Ky/Kz. Оно представляет собой сумму (интеграл) реакции упругого основания для стержня на упругом основании. Значение является постоянным для всего стержня.

• В нижней части диалогового окна расположена опция Усилия в балке тавр. сеч. с учет. плиты. При включении опций FRx, FRz или MRy будут отображаться усилия или момент, приведенный к центру тяжести железобетонной плиты с учетом железобетонной плиты (см. Расчет железобетонных балок с учетом плиты).
