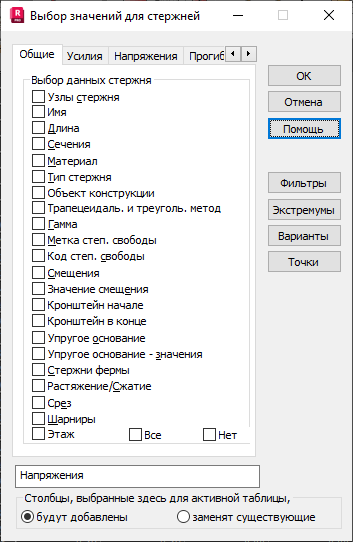

На вкладке «Общие» в диалоговом окне Выбор значения для стержней можно выбрать параметры представления.
В поле «Выбор данных элемента» можно выбрать следующие значения:
- узлы элементов — номера узлов для отдельных стержней;
- имя;
- длина — длина стержней;
- сечения — сечения стержней;
- материал — материал стержней;
- тип стержня;
- объект конструкции;
- Метод трапеций и треугольников;
- угол гамма (для сечения);
- метка степени свободы – будут представлены имена освобождаемых связей в конструкции;
- нормы степени свободы - будут представлены нормы освобождаемых связей в конструкции;
- смещения — смещения стержней;
- величины смещения;
- кронштейны в начале — кронштейны в начале стержней;
- кронштейны в конце — кронштейны в конце стержней;
- упругое основание;
- упругое основание. Значения;
- стержни фермы;
- растяжение/сжатие — стержни, работающие на растяжение/сжатие;
- сдвиг — стержни, для которых необходимо учитывать влияние поперечных сил на деформацию конструкции;
- шарниры;
- этаж.
Нажатие на кнопку все приводит к выбору всех доступных параметров на этой вкладке. Нажатие на кнопку Нет приводит к отмене выбора всех параметры на этой вкладке.
Нижняя часть диалогового окна содержит две опции:
- Добавление столбцов - если флажок установлен, то выбранные параметры добавляются как столбцы в активной таблице.
- Заменить столбцы - если этот флажок установлен, то будут замененны текущие столбцы таблицы.
