Дополнительные расчеты для железобетонной балки: французское приложение NF EN 1992-1-1/NA:2016

Сведения о дополнительных расчетах для опор балок с использованием метода раскосов и стяжек на основе французского приложения NF EN 1992-1-1/NA:2016.

Допущения:

• Эта функция доступна только для балок в модуле фактического армирования.
• Она основывается на приложении NF EN 1992-1-1/NA:2016.
• Расчеты применяются к п. 9.2.1.4 (2) и формулам (9.101NF), (9.102NF), (9.103NF), (9.104N ) и 9.2.1.5 (9.105NF).
• В диапазон этого модуля входит проверка напряжений при сжатии в раскосах и расчет теоретического армирования, необходимого для выдерживания нагрузок натяжения в нижней части балки.
• В случае превышения максимального напряжения при сжатии в раскосах проектируется дополнительное армирование. Это решение позволяет выдерживать дополнительные нагрузки. За его счет увеличивается максимальное значение напряжения при сжатии, которое могут обеспечить раскосы, но при этом меняется геометрия этих элементов.
• Размер z, основанный на 6.2.3(1), равен 0,9 * d (z = 0,9 * d).

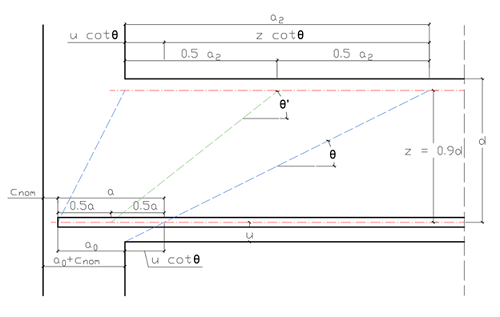

Алгоритм на основе изображений (9.102NF), (9.101NF) из NF EN 1992-1-1/NA:2016, пункт 9.2.1.4 (2):

Пояснительная записка о результатах по балке

1. В разделе «Проект» > «Проектирование сооружения» нажмите (Фактическое армирование ж/б элементов).
2. На вкладке Балка — пояснительная записка можно просмотреть формулы, используемые в этих модулях. Кроме того, для каждой опоры здесь отображаются промежуточные результаты.



Описание переменных:

V_Ed — поперечная сила вблизи опоры;

a_σ — ширина раскосов;

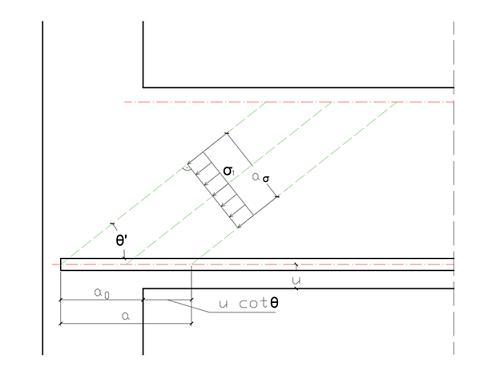

a — длина основания раскоса (см. изображение выше);

σ_Rd.max — проектная прочность бетонного раскоса;

σ_Ed = σ₁ — значение напряжения при сжатии в раскосе;

F_cEd — сила сжатия, воспринимаемая бетонным раскосом;

F_tEd — предел прочности стали;

Δ A_s.req — дополнительное теоретическое армирование;

A_s.prov — общее фактическое армирование;

A_s.prov ≥ Δ A_s.req.

Для отображения дополнительной арматуры на рисунке откройте вкладку Балка — эпюры и под набором таблиц выберите Переключиться на: армирование.

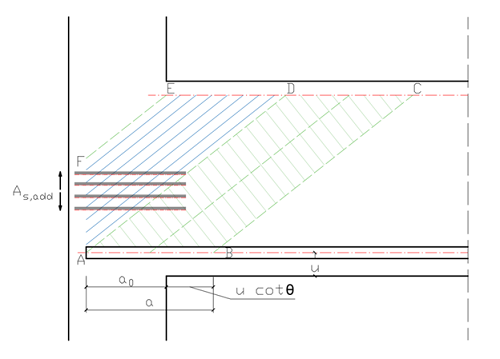

Будет предпринята попытка создать дополнительный раскос над существующим, если превышено максимальное напряжение при сжатии на основных раскосах (помечены на изображении как A-B-C-D).

Для построения этого элемента необходимо спроектировать дополнительное горизонтальное армирование. Его основная цель — выдерживать нагрузки натяжения.

Угол нового сжатого раскоса маркируется как θ', а его максимальный размер определяется расстоянием между точками D и E.

Если проектная прочность для первичного бетонного раскоса превышена, то предполагается, что этот элемент выдерживает максимально допустимую силу, а дополнительные нагрузки ложатся на новый раскос.

Его геометрия должна соответствовать двум требованиям:

1. она должна позволить расположить дополнительную горизонтальную арматуру;
2. значение всестороннего напряжения на новом раскосе должно быть меньше максимального.

Дополнительное предположение: минимальный размер раскоса должен быть больше или равен 5 см.
