Диалоговое окно «Угол ГАММА», с помощью которого можно изменить позицию локальных осей сечения стержней, открывается следующими способами.
- Выберите команду «Геометрия» > «Свойства» > «Угол ГАММА».
- Щелкните
.
Для назначения угла Гамма необходимо:
- Выберите стержни, для которых необходимо изменить положение локальной системы координат. Введите номера стержней в поле «Список элементов» или выберите стержни на экране.
- ввести значение угла Гамма,
- нажмите кнопку "Применить".
Существуют следующие способы ввода значения угла Гамма:
- введите/выберите числовое значение угла для выбранного стержня (поля «Значение» или «Специальное значение»);
- выберите точку (параметр «Узел» в поле «Специальное значение»), которая вместе с точками стержня определяет главную плоскость изгиба сечения стержня;
- выберите стержень (параметр «Позиция» в поле «Специальное значение» и параметр «Номер»). Выбранные стержни будут повернуты таким образом, чтобы одна из главных осей поперечного сечения располагалась перпендикулярно продольной оси выделенного стержня. Этот параметр удобно использовать при настройке элементов прогона крыши. Последовательность шагов по определению угла Гамма для элементов конструкции крыши показана на изображении ниже.
|

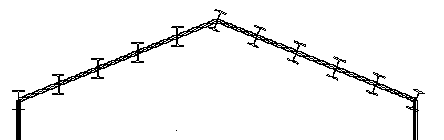

Исходная позиция стержней |
|

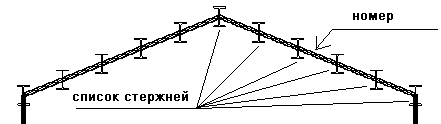

После задания угла Гамма будут выбраны следующие стержни:
|
|

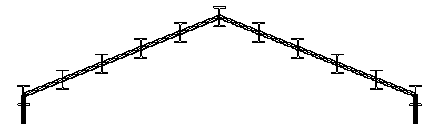

Позиция стержня после определения угла Гамма. |
Положительный угол определяется правилом правого винта.
Прим.: Для 3D каркасы, гамма угол можно задать значения в диапазоне от -360 °, (360 °). 2D структур, Угол гамма должно быть кратно угла 90°. Стержни, образующие плоские конструкции, можно поворачивать только под углами ±90 °, ±180 ° или ±270 °. Если для плоской конструкции назначаются иные значения угла Гамма, то Robot автоматически выполняет дополнительный поворот, так чтобы угол Гамма был кратным углу 90°.

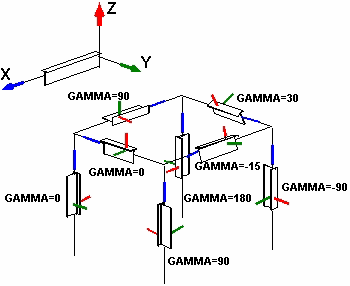

На следующем изображении представлена стержневая конструкция, на примере которой демонстрируются различные методы определения угла Гамма.
Прим.: Поворот локальной системы координат (для всех типов конструкций кроме пространственных рам и оболочек) имеет отношение только для определения положения сечения, но не работает при определении нагрузок. Нагрузки, заданные в локальной системе осей, всегда связаны с ее начальным положением. В случае пространственных рам и оболочек, если нагрузка задана в локальной системе координат, то поворот локальной системы приводит к повороту нагрузки.
