В процессе создания пространственных снеговых и ветровых нагрузок можно определить вид фасадных стен в геометрии трехмерной конструкции. Генерировать фасады можно по двум причинам:
- при необходимости создания ветровых нагрузок, действующих на торцевые стены вдоль оси Y;
- при различии между способом создания внутренних рам и рам торцевых стен переднего и заднего фасадов.

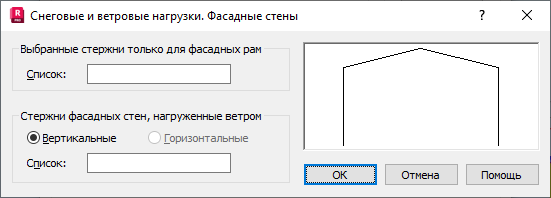

Для определения фасадных стен нажимают на кнопку Определить в поле Фасадные стены, расположенном в диалоговом окне Снеговые/ветровые нагрузки в 3D.
Для определения параметров фасадных стен необходимо:
- в поле Выбранные стержни только для фасадных рам указать список стержней, которые должны быть пропущены во внутренних рамах конструкции при копировании исходной плоской рамы;
- в поле Стержни фасадных стен, нагруженные ветром указать, какие стержни торцевых стен — вертикальные или горизонтальные — будут подвержены ветровой нагрузке, действующей вдоль оси Y;
- нажать на кнопку ОК.
Элементы списка можно указать двумя способами.
- Выбрать последовательно расположенные стержни на схеме плоской рамы в правой верхней части диалогового окна.
- Ввести номера выбранных стержней в поле.
Если список фасадных элементов с ветровой нагрузкой пуст, то правильное положение нагруженных стержней (вертикальное или горизонтальное) автоматически задается положением первого стержня в списке.
Схема расчета нагрузок, действующих вдоль оси Y
Прим.: В настоящее время нагрузки рассчитываются только в том случае, если заданы вертикальные стержни (с определенным небольшим отклонением от вертикали). В Robot игнорируются элементы в списке, положение которых не вертикально.
Нагрузки рассчитываются для каждого варианта ветровой нагрузки в соответствии с описанной ниже схемой.
- Robot вычисляет давление ветра на фасадные стены. Передний и задний торцы рассматриваются отдельно. При использовании климатических норм NV65 давление равно Q_10 * (Ce – Ci). Основные коэффициенты включаются в пояснительную записку вместе с параметрами снеговой/ветровой нагрузки.
- Давление определяется на каждом нагруженном стержне каждой фасадной стены. Давление определяется для площади, связанной с данным стержнем, где действует определенная сила. Затем сила равномерно распределяется по всей длине стержня, что позволяет представить нагрузку, приложенную к стержню, в виде плотности силы. Здесь имеем дело с упрощенным способом вычисления нагрузки.
- В случае с крайним левым (или правым) стержнем, подверженным ветровой нагрузке, площадь определяется как половина площади со сторонами, которые задаются двумя линиями — линией, на которой расположен стержень А, и линией, на которой расположен соседний стержень В (слева или справа). При этом верхняя и нижняя границы задаются двумя горизонтальными линиями, которые проходят через самую верхнюю и самую нижнюю из 4-х конечных точек обоих стержней (А и В).
- В случае с промежуточным стержнем соответствующая площадь вычисляется как сумма соседних площадей (справа и слева), определяемых вышеописанным способом.
