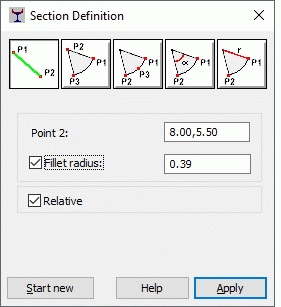

Эта опция используется для определения многоугольников (линии, дуги) графически или путем задания координат в соответствующих полях в диалоговом окне Определение сечения.
Получить доступ к данной опции можно одним из следующих способов:
- При выборе команды меню: "Инструменты" > "Определение сечения".
- Также она может быть вызвана из меню командой Контур > Многоугольник или на панели инструментов
.
Прим.: Если контур определяется, как состоящий из прямых линий, то в углах контура можно задать галтели.
Если контур определен, то в диалоговом окне появляется опция Радиус галтели. Если опция включена – появляется флаг , то в углах контура можно задать галтель и ее радиус.
При определении тонкостенного сечения также доступны следующие возможности:
- Толщина - для ввода толщины стенки тонкостенного сечения.
- Иконки:
- Назначается вид средней линии сечения.
- Назначается вид внешнего контура сечения.
- Назначается вид внутреннего контура сечения.
