Параметры редактирования

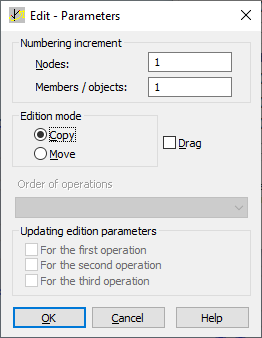

При нажатии на кнопку Параметры в диалоговом окне Комплексное редактирование или в диалоговом окне Преобразование системы координат на экране появляется диалоговое окно. Окно используется для определения дополнительных параметров комплексного редактирования или преобразования системы координат.

Верхняя часть этого диалогового окна содержит два поля: Приращение нумерации для узлов, для стерженей и объектов.

• Изменение нумерации:

  Узлы - опция определяет способ нумерации для вновь созданных узлов конструкции. Опция определяет способ нумерации новых созданных узлов.

  Стержни/объекты — задание шага нумерации для стержней или объектов в конструкции. Применяется для нумерации новых стержней/объектов.

• Режим редактирования:

  Копировать — если выбран этот параметр, то при редактировании узла, стержня или объекта создается новый узел, стержень или объект. Исходные объекты не изменяются.

  Перенести — если выбран этот параметр, то при редактировании узла, стержня или объекта узел, стержень или объект будут перемещены. Объект изменяет свое первоначальное положение в конструкции.

  Соединять - Опция позволяет активизировать или отменять операцию перетаскивания во время комплексного редактирования или преобразования системы координат. Если выбран этот параметр, в Robot создаются новые стержни между новыми узлами конструкции, которые были сформированы во время редактирования исходных узлов. Стержни нумеруются автоматически.

Центральная часть диалогового содержит поле редактирования Порядок операций для выбора порядка операций редактирования.

Нижняя часть диалогового окна содержит поле Обновление параметров редактирования, где имеются три опции:

• Для первой операции - если эта опция активизирована, параметры, определяющие первую операцию редактирования будут обновляться после каждой операции редактирования.
• Для второй операции - если эта опция активизирована, параметры, определяющие вторую операцию редактирования будут обновляться после каждой операции редактирования.
• Для третьей операции - если эта опция активизирована, параметры, определяющие третью операцию редактирования будут обновляться после каждой операции редактирования.

Прим.: Если опция Масштабирование включена в комплексное редактирование, то следует в диалоговом окне Редактирование - Параметры (которое открывается при нажатии кнопки Параметры) активизировать опцию Обновление параметров редактирования для опции Масштабирование. В зависимости от того, где появляется опция Масштабирование, операция будет первой, второй или третьей. Центр масштабирования при сложном редактировании будет обновлен. Если эта опция активизируется, центр масштабирования будет обновляться во время процесса комплексного редактирования (например, в результате повторного переноса или масштабирования выполняются последовательные операции масштабирования для последовательных позиций центра масштабирования, полученных в результате перемещения первоначального центра при помощи векторов переноса).

Функционирование опций комплексного редактирования, содержащихся в поле Обновление параметров редактирования, иллюстрируется на примере.
