Поскольку в настоящее время программа Revit рекомендуется в качестве важнейшего инструмента для координации физической и аналитической моделей, а геометрия аналитической модели в этой программе может быть точной и разнообразной, взаимодействие между Revit и Robot было скорректировано. Двунаправленный обмен геометрическими данными ориентирован на аналитическую модель и свойства используемых в ней материалов и сечений.

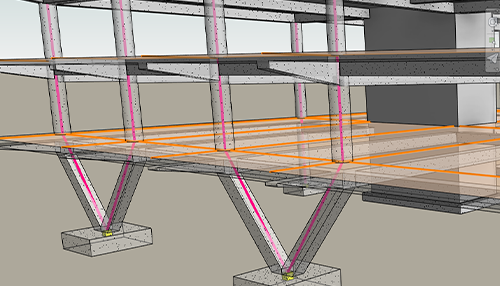

Инструмент для аналитического моделирования Revit представляет новый подход к созданию аналитических моделей с расширенными возможностями моделирования строительных конструкций.
В Revit 2024 представлен новый способ определения нагрузок на конструкцию. Точечные, линейные и распределенные нагрузки размещаются на аналитических элементах и панелях, и их можно ограничить геометрией элемента. Все новые определения нагрузок полностью переносятся в модель Robot Structural Analysis.
Прочие усовершенствования взаимодействия между Revit и Robot Structural Analysis.
- Исключен импорт из Revit в Robot нагрузок на конструкцию, определенных вне границ основы (кроме линейных нагрузок на плиты, частично или полностью размещенных за пределами основы).
- Упрощен перенос распределенной нагрузки на плиту в Robot.
- Усовершенствованы возможности переноса свойств плит, отличающихся по толщине и материалу.
- Включен перенос аналитических панелей, созданных в Revit путем выдавливания.
- Включено назначение типа проектирования стальных конструкций по умолчанию в Robot при переносе из Revit на основе структурной роли аналитического элемента, определенной в Revit.
- Включена функция обмена параметрами проектирования стальных конструкций между Revit и Robot.
- Включено обновление положения сетки при редактировании в Revit и отправке в модель Robot.
- Включен перенос элементов дуги из Revit в Robot.
- Включено создание жестких связей при переносе аналитических связей из Revit.
