Практические советы по расчету систем

Следуйте приведенным практическим советам при настройке модели для расчета систем.

Требования к системе

Проверьте все условия ниже, чтобы успешно выполнить моделирование.

• Контур горячей воды должен содержать минимум один виток с подключенной нагрузкой.
• Контур конденсатора должен содержать один элемент оборудования с подключенной нагрузкой.
• Контур охлажденной воды должен содержать один элемент оборудования с подключенной нагрузкой.
• Система воздуховодов должна содержать минимум один элемент оборудования зоны с подключенной нагрузкой.
• Оборудование зоны должно обслуживать кондиционируемую зону, так как в противном случае будет отсутствовать нагрузка, на которую оборудование должно реагировать.

Конфигурация системы

Существуют различные конфигурации системы, которые могут привести к ошибке в моделировании или сбоям в работе. Чтобы избежать проблем, следуйте правилам ниже.

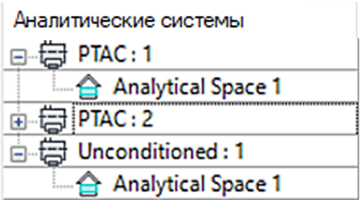

• В типе оборудования зоны «Без кондиционирования» и другом типе оборудования (например, автономный местный кондиционер (PTAC)) не должно быть пространств. На изображении ниже представлен пример неправильной конфигурации в Диспетчере инженерных систем.


Пространство с именем «Аналитическое пространство 1» присутствует в типе оборудования зоны «Без кондиционирования» и типе «PTAC», что недопустимо.

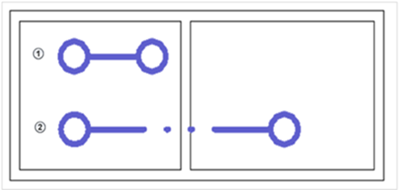

• Пространство не должно одновременно присутствовать в элементе оборудования зоны с режимом «Группировка пространств по оборудованию» и элементе оборудования зоны с режимом «По одному на каждое пространство», если сгруппированное определение содержит более одного пространства. С использованием контуров зоны системы оно будет выглядеть как на изображении ниже.
  • Контур зоны системы с меткой 1 прикреплен к оборудованию зоны, для которого задан режим «По одному на каждое пространство».
  • Контур зоны системы с меткой 2 соответствует оборудованию зоны, для которого задан режим «Группировка пространств по оборудованию».

• Если две группы оборудования зоны находятся в режиме «Группировка пространств по оборудованию», тогда обслуживаемые ими пространства могут накладываться друг на друга (быть прикреплены к обеим группам оборудования зоны) только в том случае, если все пространства накладываются друг на друга.

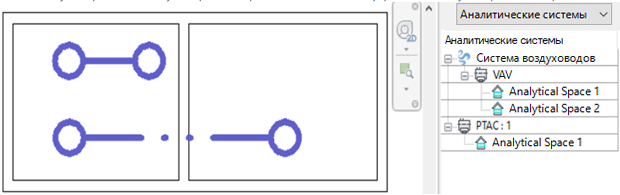

  • Недопустимая конфигурация показана на изображении ниже. Аналитические пространства 1 и 2 присутствуют в оборудовании зоны с переменным объемом воздуха (VAV), но аналитическое пространство 2 отсутствует в PTAC.

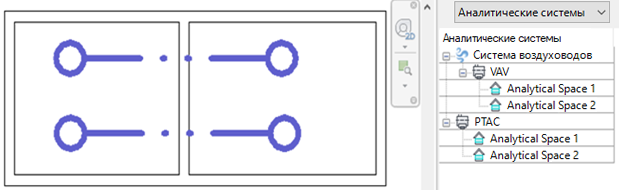

  • Допустимая конфигурация с обоими пространствами, представленными в каждом элементе оборудования зоны, показана на изображении ниже.


Дополнительные замечания

Хотя это не является обязательным условием, рекомендуется группировать только соседние пространства. При моделировании сгруппированные пространства рассматриваются как имеющие смешанный объем воздуха, что едва ли возможно, если они не граничат друг с другом.
