Можно создавать семейства, основой которых служит активная рабочая плоскость.
Такие семейства очень удобно использовать во всем проекте, а также во вложенных семействах, для которых необходимо расположить компонент на конкретной плоскости. Любое семейство, не связанное с основой, можно сделать семейством на основе рабочей плоскости.
- Откройте или создайте семейство, не требующее основы.
- В диалоговом окне "Категория и параметры семейства" в группе "Параметры семейства" установите флажок "На основе рабочей плоскости".
- Нажмите "ОК".
Прим.: Семейство на основе рабочей плоскости может также быть вертикальным. Примеры приведены на иллюстрациях ниже.

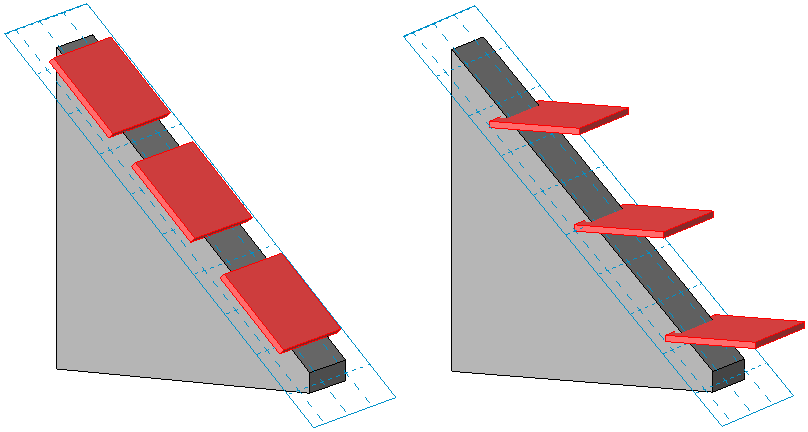

Во вложенном семействе имеется прямоугольный элемент выдавливания. На иллюстрации слева элемент выдавливания является компонентом на основе рабочей плоскости. На иллюстрации справа этот элемент также всегда вертикален.
