Работа с уровнями на 3D-видах

Отображение и редактирование уровней при работе с видом в перспективе или ортогональным видом.

Видеоролик «Работа с уровнями на 3D-видах»

Отображение или скрытие уровней на 3D-видах

1. Откройте 3D-вид (ортогональный вид или вид в перспективе).
2. Откройте диалоговое окно «Переопределение видимости/графики»: выберите вкладку «Вид»панель «Графика» («Видимость/Графика») или наберите на клавиатуре v g.
3. Перейдите на вкладку «Категории аннотаций».
4. В столбце «Видимость» установите флажок для отображения уровней на виде (либо снимите флажок для их скрытия).

Чтобы скрыть отдельный уровень на виде, выберите его и в контекстном меню щелкните «Скрыть на виде»«Элементы».

Перемещение уровней на 3D-виде

1. На 3D-виде выберите уровень, который требуется переместить.
2. Выполните одно из следующих действий.
   • Перетащите выбранный уровень вверх или вниз.
   • На палитре свойств в поле «Отметка» введите новое значение.
   • Щелкните длину, отображаемую в размере между уровнями, и введите новое значение.

   • Увеличьте вид так, чтобы было четко видно заголовок уровня (только ортогональные виды). Щелкните значение отметки и введите новое значение.


Настройка границ и заголовков уровней

Можно настраивать отображение границ и заголовков уровней на виде в перспективе или ортогональном виде.

Цель	то...	Пример
Настройте положение заголовка уровня, если управление уровнем осуществляется с помощью области видимости или границ 3D-вида (только ортогональные виды).	Выберите уровень. С помощью синей ручки (точки) перетащите заголовок уровня в требуемое положение.
Отображение определенного набора уровней на виде и управление их границами	Создайте область видимости и примените ее к виду. На 3D-виде отображаются только уровни (и другие базовые элементы), связанные с областью видимости. Границы плоскостей уровней определяются границами области видимости. Заголовки уровней выходят за пределы области видимости на заранее заданное расстояние. См. раздел Управление видимостью баз с помощью областей видимости.

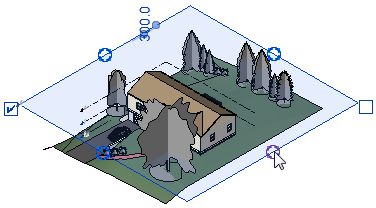

Настройка 3D-границ уровня на всех видах модели (Операция возможна только в случае, если уровень не определяется границами 3D-вида или областью видимости).	Внимание: Эта процедура используется для изменения границ уровня на всех видах модели. Таким образом, она может также повлиять на отображение уровней и сеток на 2D-видах. См. раздел Границы баз и их видимость. Выберите уровень. С помощью синих ручек (незамкнутых окружностей) перетащите границы уровня.
