На эскизах можно показывать длины сегментов, ортогональные и габаритные размеры, а также угловые, радиальные и диаметральные размеры.
Значения длин отображаются, если они включены в свойствах типа эскиза и присутствуют в семействе форм арматурных стержней.

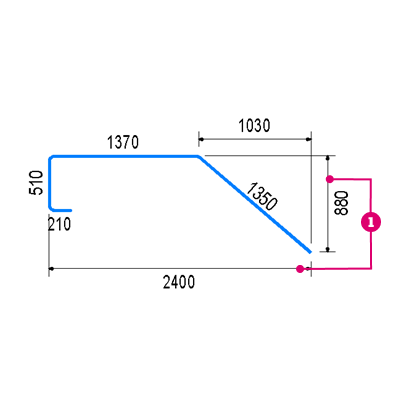

Для показа ортогональных и габаритных длин нужно установить флажок «Другие размеры»

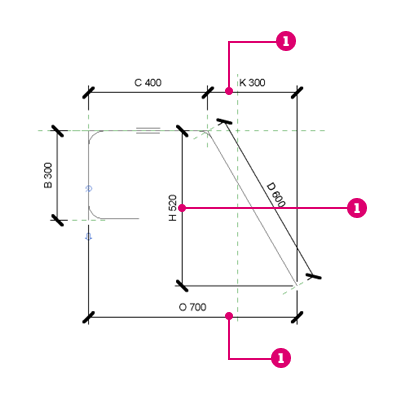

. Как и в случае с размерами сегментов, для показа на эскизе необходимо задать ортогональные и габаритные размеры в семействе форм.

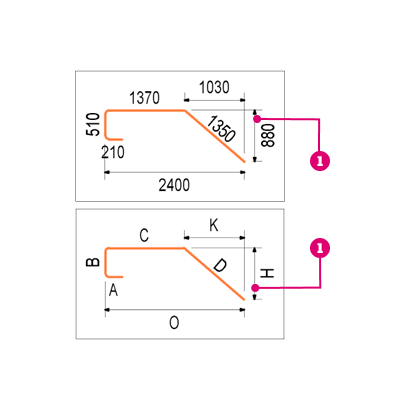

| Семейство форм арматурных стержней | Эскизы | |
| Спецификация (показать значения/имена) | 2D-вид | |
 |
 |
 |
Угловые размеры отображаются, если они включены в свойствах типа; при выборе представления формы (например, если на эскизе показываются имена параметров) они будут зависеть только от соответствующего углового размера внутри семейства.
Если не установлен флажок «Изгибы сегмента» или «Изгибы в отгибах», то диаметры загибов, отображаемые с использованием радиальных размеров или значений диаметров, будут показываться для сегментов дуг, у которых в семействе форм арматурных стержней есть размерная зависимость (от радиуса или диаметра).
